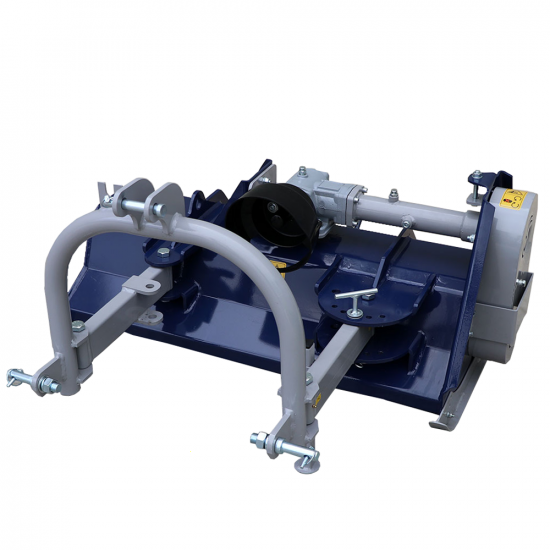

Mulcher BullMach ERMES 105 S für Traktor der leichten Reihe mit manueller Verschiebung -

Der Mulcher BullMach ERMES S-Series hat eine leichte und elastische Struktur und wird zum Zerkleinern von leichtem Schnittgut, Gras und Sträuchern eingesetzt.

Mulcher der leichten Reihe, bestens geeignet für den Hausgebrauch.

Er ist mit manueller Verschiebung, 3 Getrieberiemen und Hinterwalze ausgestattet.

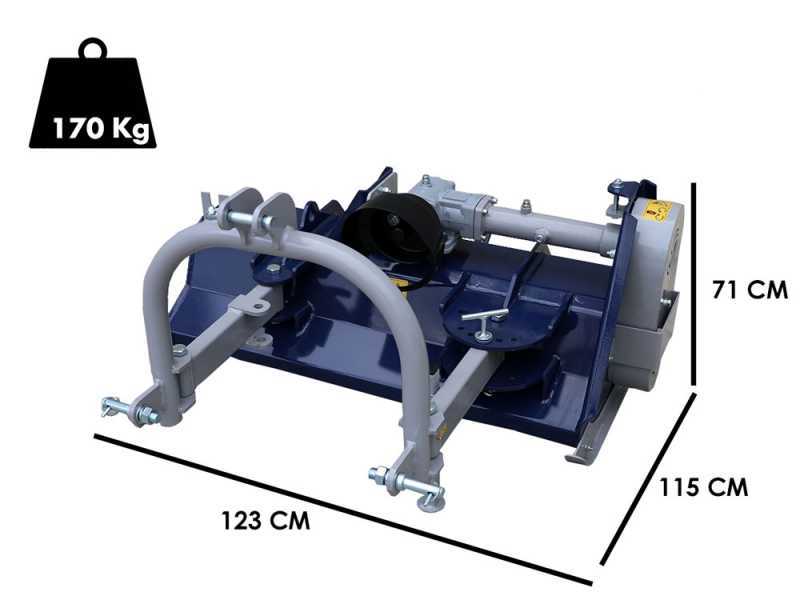

TECHNISCHE DATEN (Übersicht):

• Nutzbare Arbeitsbreite: 105cm
• Nutzbare Arbeitsbreite: 123cm
• Gewicht: 170 kg
• Dreipunkt-Kraftheber
• 3-Riemen-Getriebe

SERIENAUSSTATTUNG (Übersicht):

• Hammerschlegel
• Einstellbare Heckstützwalze
• Kardanwelle

Achtung: Die Maschine wird betriebsbereit ausgeliefert und enthält bereits Öl. Achten Sie darauf, dass alle der Messer, Schrauben und Muttern festgezogen wurden. Lesen Sie die Betriebsanleitung vor dem Gebrauch.

Maschine für sehr leichte Arbeiten, nur auf Gras oder allenfalls auf kleinen Ästen (max. Durchmesser 2 cm). Es wird empfohlen, ihn mit Traktoren geringer Leistung (wie im technischen Datenblatt angegeben) und auf gut geebnetem und steinfreiem Boden zu verwenden. Beim Einsatz auf nicht perfekt ebenem Boden und mit Steinen kann der Aufprall der Schneidewerkzeuge auf Bodenunebenheiten oder mit Steinen die Maschine beschädigen (da es sich um eine leichte Baureihe handelt).

Nr. serienmäßige Hammerschlegel: 18

Sie sind auf einem robusten Bolzen aus gehärtetem Stahl montiert, Durchmesser:12 mm (Länge 57 mm).

Detailansicht der Hammerschlegel auf Drehwalze.

Dieser Mulcher kann Gras und Schnittgut gleichzeitig zerkleinern und walzen. Dank der hohen Drehzahl des Rotors und der Hammerschlegel ist es möglich eine ausführliche Zerkleinerung durchzuführen.

Die rotierende Walze, auf der die Hämmer montiert werden, hat einen Durchmesser von 76mm.

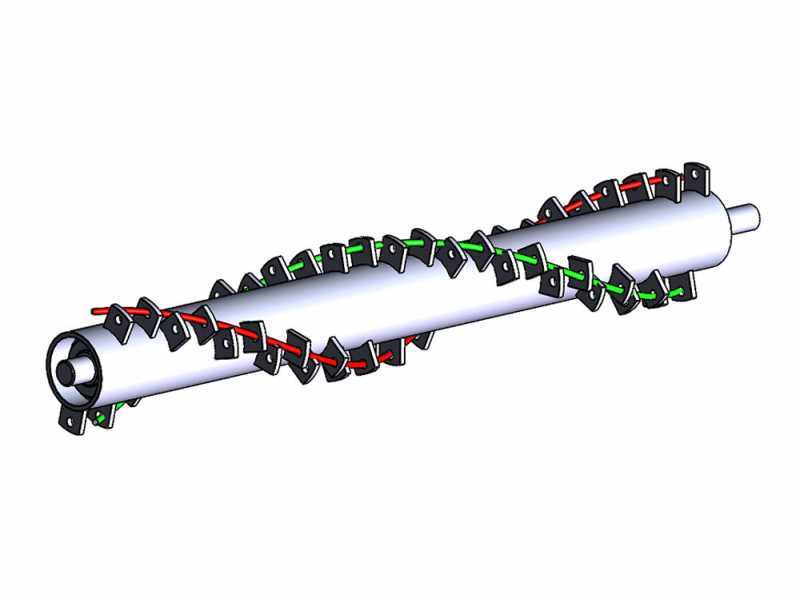

Abbildung des Doppelspiralrotors

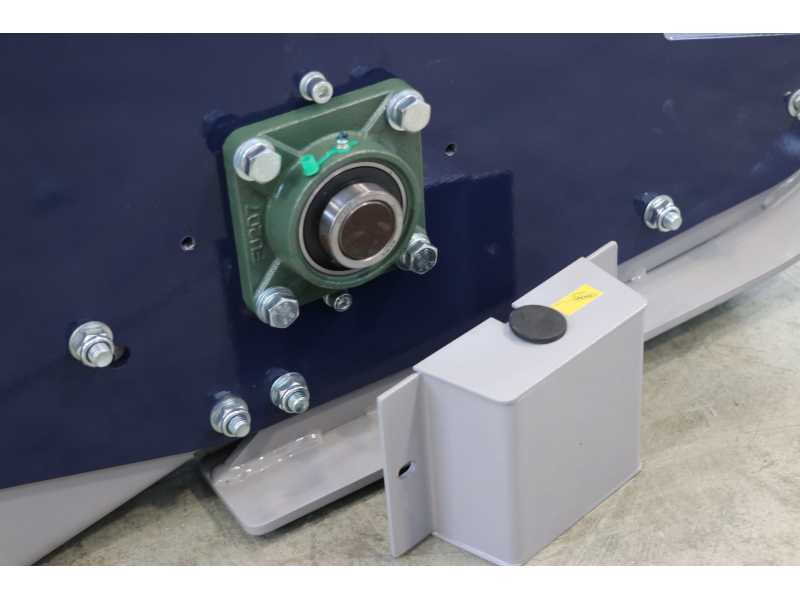

Detailansicht der Seitenstütze mit internem Befestigungslager des Hammerrotors.

Detailansicht der Außenverankerung des Rotors, mit zentralem Hohlraum mit Schmiernippel.

Die Hammerschlegel führen einen guten Schnitt in Gärten, Rasen und Stadtgebiete aus. Der Mulcher wird hinten an der Dreipunktaufnahme des Traktors befestigt.

Universeller Standard-Zapfwellenantrieb ( 1 3/8" Z6 )

Das Mulchgerät ist mit einer manuellen Bewegung in 5 Positionen ausgestattet, um die Erntearbeiten in Weinbergen, Obstplantagen, Haselnusshainen usw. zu erleichtern, oder wenn es notwendig ist, über die Spur des Traktors hinaus und/oder in einer geneigten Position zu arbeiten, um Gräben, Böschungen, Straßenränder, Hänge usw. zu reinigen.

Die Dreipunktaufnahme ist durch eine Trapezbewegung verstellbar.

Detail der Positionierungslöcher.

Universeller Standard-Zapfwellenantrieb ( 1 3/8" Z6 )

Die Kupplungen sind universell und an alle auf dem Markt befindlichen Traktoren anpassbar.

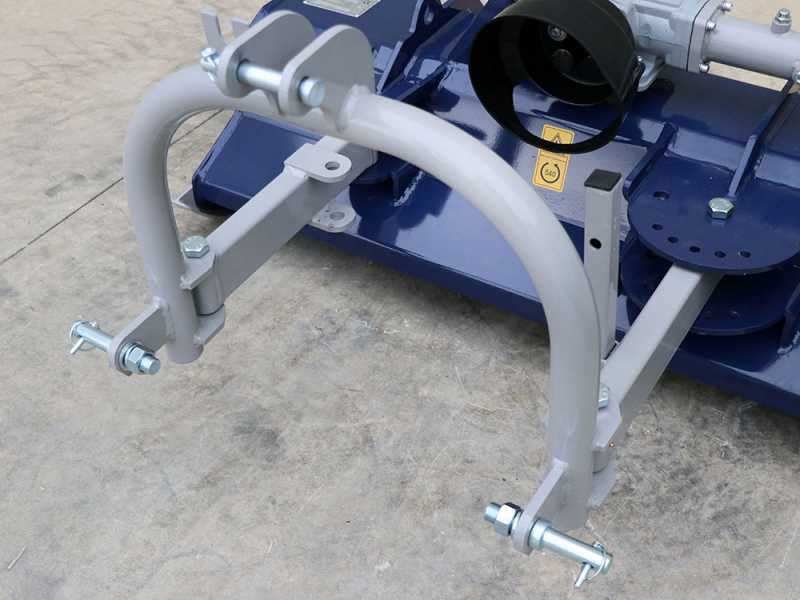

Detailansicht des robusten Dreipunkt-Krafthebers der 1. Kategorie.

Der Dreipunktaufnahme hat auf beiden Seiten eine seitliche Öffnung von der Mitte aus (65 cm insgesamt)

Maximale rechte Seitenöffnung,maximale linke Seitenöffnung.

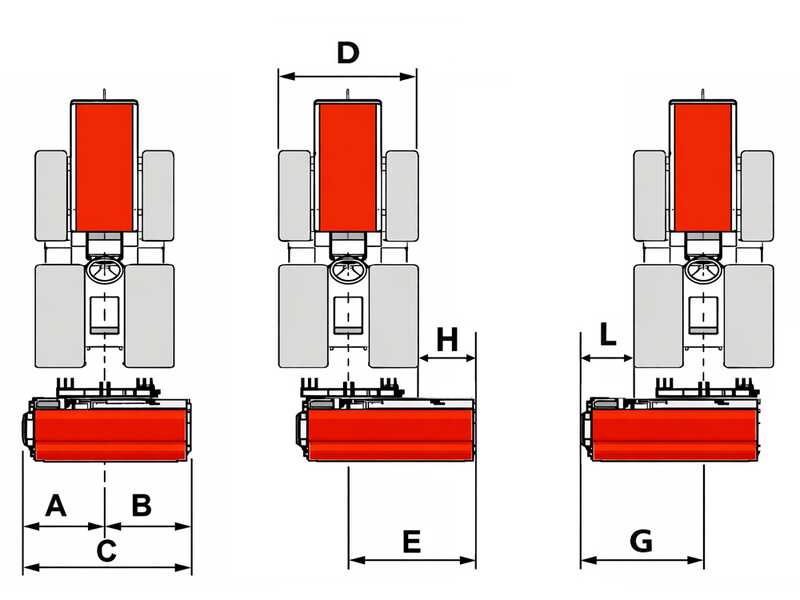

Abbildung der Seitenverschiebung :

A : 49 cm
B : 56 cm
C : 105 cm
D : Traktorbreite
E : 31.6 cm
G : 24.6 cm
H : E - 1/2 (D)
L : G - 1/2 (D)

Getriebekasten mit Zahnrädern im Ölbad. Das Gehäuse ist aus Stahlform hergestellt und das innere Getriebe aus gehärtetem Stahl. Ausgestattet mit geschmierter Verlängerung.

Diese Maschine ist mit einer in das Getriebe integrierten Freilaufvorrichtung (oder Überholkupplung) ausgestattet; dies gewährleistet eine lange Lebensdauer aller beweglichen Teile der Maschine und vermeidet den Rückstoß, der beim Umschalten von Bewegung (540 U/min) auf 0 U/min auftreten würde, und ermöglicht ein freies Drehen des Rotors bis zum Stillstand.

Seitengetriebe mit 3 Riemen (die Mehrheit der Mulcher in dieser Gewichtsklasse sind mit 2-Riemen-Getriebe ausgestattet)

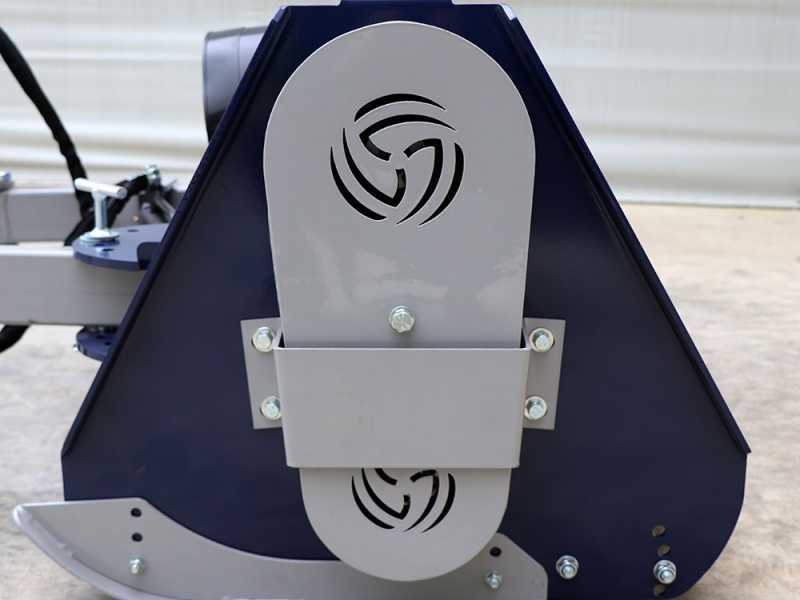

Detailansicht des seitlichen Riemenschutzes.

Detailansicht des seitlichen Schmiernippels auf der Getriebeseite, an einer gut zugänglichen Stelle

ACHTUNG!

Der Getriebekasten dieser Maschine kann nicht mehr als 0,5 Lt. Öl enthalten.

Vor dem Gebrauch, lesen Sie sorgfältig die Bedienungsanleitung.

Der Nebenabtrieb ist der Standardtyp 1 3/8" z6 (geeignet für alle Traktoren der aktuellen und neueren Produktion): Für den Fall, dass Sie einen sehr alten Traktor besitzen überprüfen Sie bitte, ob er über die gleichen PTO verfügt und mit normaler Drehung im Uhrzeigersinn (rechts) ausgestattet ist

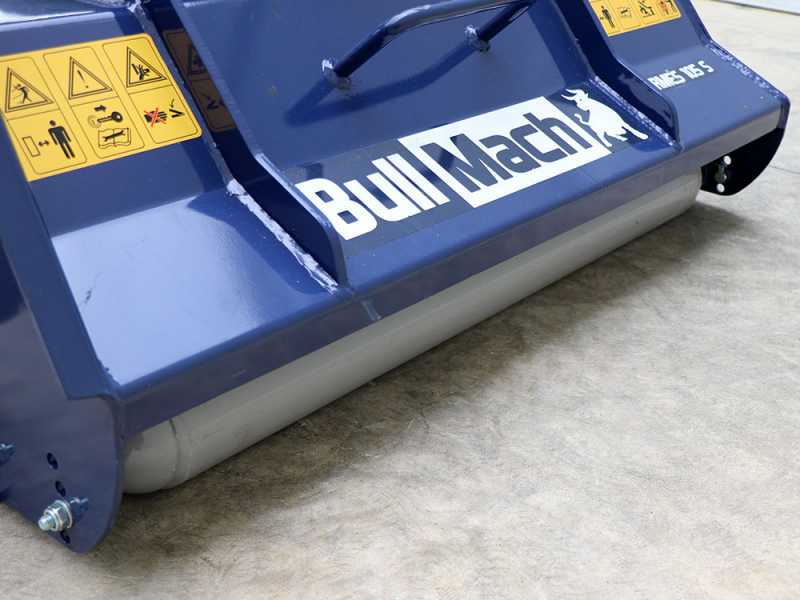

Höhenverstellbare, serienmäßige Hintere Walze

Detailansicht des Rollenbefestigungslagers

Seitliche Stützschienen serienmäßig und einstellbar.

Detailansicht vom Stützfuß

Um einen einwandfreien Betrieb, eine lange Lebensdauer und sichere Arbeitsbedingungen zu gewährleisten, muss der Mulcher entsprechend den Angaben in der Bedienungsanleitung und den technischen Eigenschaften der Maschine verwendet werden. Eine nicht bestimmungsgemäße Verwendung kann zu vorzeitigem Verschleiß, Leistungseinbußen oder Schäden führen, die nicht von der Garantie abgedeckt sind.

Vor Arbeitsbeginn stets prüfen, ob der Traktor für den Betrieb des Schlegelmulchers geeignet ist. Dabei insbesondere die erforderliche Traktorleistung, die Art der Dreipunktaufnahme und die vorgesehenen Einsatzbedingungen berücksichtigen. Die richtige Abstimmung zwischen Traktor und Anbaugerät gewährleistet eine optimale Arbeitsleistung und verhindert eine Überlastung des Antriebssystems.

• Mulcher ausschließlich auf geeigneten Flächen einsetzen: Die Maschine ist zum Mulchen von Gras, Wildwuchs, Pflanzenresten und anderen für die jeweilige Modellkategorie geeigneten Materialien bestimmt. Den Kontakt mit nicht vorgesehenen Fremdkörpern wie Steinen, Metallteilen, Kunststoff oder anderen Gegenständen vermeiden.

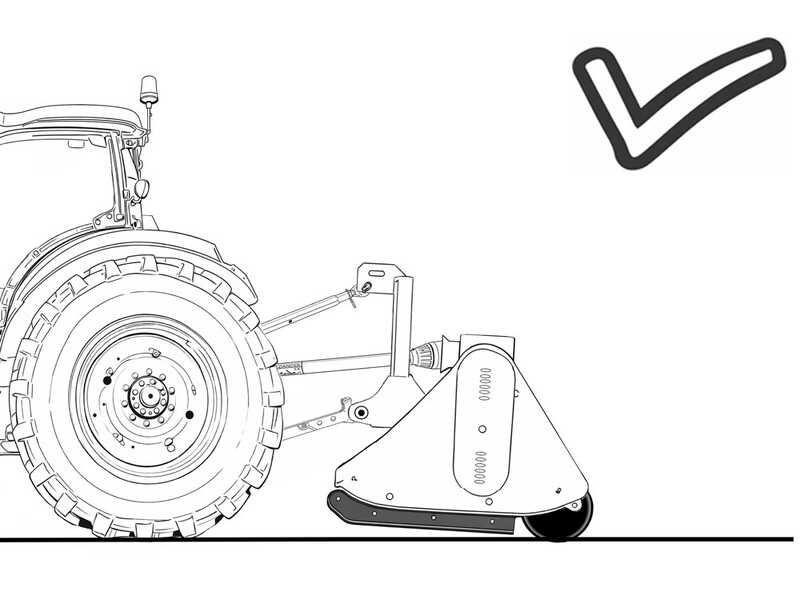

• Arbeitshöhe richtig einstellen: Ein ausreichender Abstand zum Boden verringert die Gefahr, dass die Schneidwerkzeuge auf den Untergrund treffen, und reduziert übermäßige Belastungen der Maschinenkonstruktion.
• Nicht auf ungeeignetem Gelände oder bei verborgenen Hindernissen arbeiten: Gräben, Baumstümpfe, hervorstehende Wurzeln, lose Steine oder starke Bodenunebenheiten können zu plötzlichen Stößen und Schäden an den Schneidwerkzeugen oder Antriebskomponenten führen.
• Schlegelmulcher ausschließlich bestimmungsgemäß verwenden: Die Maschine darf nicht für Erdbewegungsarbeiten, zum Einebnen des Bodens oder für andere vom Hersteller nicht vorgesehene Arbeiten eingesetzt werden.
• Fahrgeschwindigkeit stets an die Arbeitsbedingungen anpassen: Eine zu hohe Fahrgeschwindigkeit kann die Qualität des Mulchergebnisses beeinträchtigen, Vibrationen verstärken und die Maschine übermäßig belasten.
• Sehr feuchtes Material möglichst nicht bearbeiten: Nasses Gras oder besonders feuchte Vegetation kann sich im Inneren der Maschine ansammeln und dadurch die Arbeitsleistung beeinträchtigen.
• Traktor nicht mit überhöhter Geschwindigkeit vorwärtsbewegen: Wenn die Rotordrehzahl abnimmt, stärkere Vibrationen auftreten oder die Schnittleistung nachlässt, die Fahrgeschwindigkeit reduzieren und die Arbeitsweise an die Boden- und Vegetationsverhältnisse anpassen.
• Zustand der Schneidwerkzeuge regelmäßig kontrollieren: Verschlissene, beschädigte oder fehlende Messer, Schlegel oder andere Schneidwerkzeuge können die Funktion der Maschine beeinträchtigen und während des Betriebs zu erhöhten Vibrationen führen.
• Regelmäßige Kontrollen und Wartungsarbeiten durchführen: Den festen Sitz der Bauteile, den Zustand der Antriebselemente und die allgemeine Sauberkeit der Maschine regelmäßig überprüfen, um einen effizienten und sicheren Betrieb zu gewährleisten.

Verwendung der Zapfwelle:

Die Zapfwelle des Traktors muss mit der vom Hersteller des Schlegelmulchers vorgeschriebenen Drehzahl betrieben werden. Eine falsche Zapfwellendrehzahl kann die Funktion der Maschine beeinträchtigen und zu Überhitzung, erhöhtem Verschleiß oder übermäßiger Beanspruchung mechanischer Bauteile führen.

Beim An- und Abkuppeln des Schlegelmulchers muss die Zapfwelle stets ausgeschaltet und der Traktormotor abgestellt sein. Außerdem ist sicherzustellen, dass die Gelenkwelle ordnungsgemäß montiert ist und während des Betriebs über ausreichend Bewegungsfreiheit verfügt.
