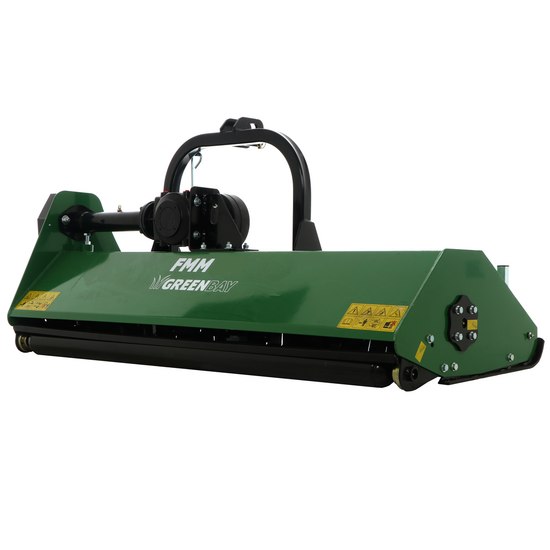

Greenbay FMM 155 - Schlegelmulcher für Traktor - mittlere Reihe

Der Schlegelmulcher für Traktor der Serie FMM mit horizontaler Achse hat eine mittlere Bauweise und kann für die Zerkleinerung von leichtem Baumschnitt, Gras und kleinen Sträuchern verwendet werden.

Das mittelgroße Mulchgerät ist eine vielseitige, praktische und leicht zu transportierende Maschine, die für viele verschiedene Aufgaben in der Landwirtschaft eingesetzt werden kann.

Mulcher der mittleren Reihe, bestens geeignet für den Hausgebrauch.

Feste Aufnahme, 3 Antriebsriemen und eine hintere Walze.

TECHNISCHE DATEN (Übersicht):

• Nutzbare Arbeitsbreite: 152 cm
• Tatsächliche Gesamtbreite (mit montierten Seitenschienen): 170 cm
• Gewicht: 332 kg
• Dreipunktaufnahme der 1° Kategorie.
• 3-Riemen-Getriebe
• Gerilltes Gehäuse (verleiht der Struktur Festigkeit)
• Abmessung Radabstand 67 cm

SERIENAUSSTATTUNG (Übersicht):

• Hammerschlegel
• Einstellbare Heckstützwalze
• Kardanwelle

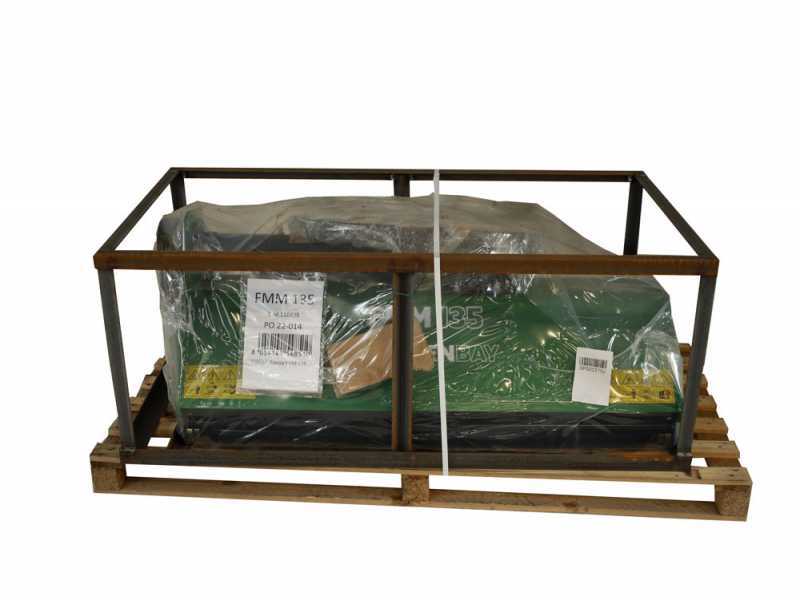

Achtung: die Maschine wird betriebsbereit verschickt Achten Sie darauf, dass alle Messer, Schrauben und Muttern festgezogen wurden.
Vor dem Gebrauch die Betriebsanleitung lesen.

Anzahl serienmäßige Hammerschlegel: 22 à 800 g

Sie sind auf einem robusten Bolzen aus gehärtetem Stahl montiert, Durchmesser: 18 mm (Länge 8,5 mm).

Detailansicht der Hammerschlegel auf Drehwalze.

Dieser Mulcher kann Gras und Schnittgut gleichzeitig zerkleinern und walzen. Dank der hohen Rotordrehzahl und der hohen Anzahl von Hämmern (Schlegeln) reduziert er den Welleneffekt des Rasens und hat eine hervorragende Zerkleinerungswirkung.

Detail der doppelten Reihe der Gegenmesser unter dem Gehäuse.

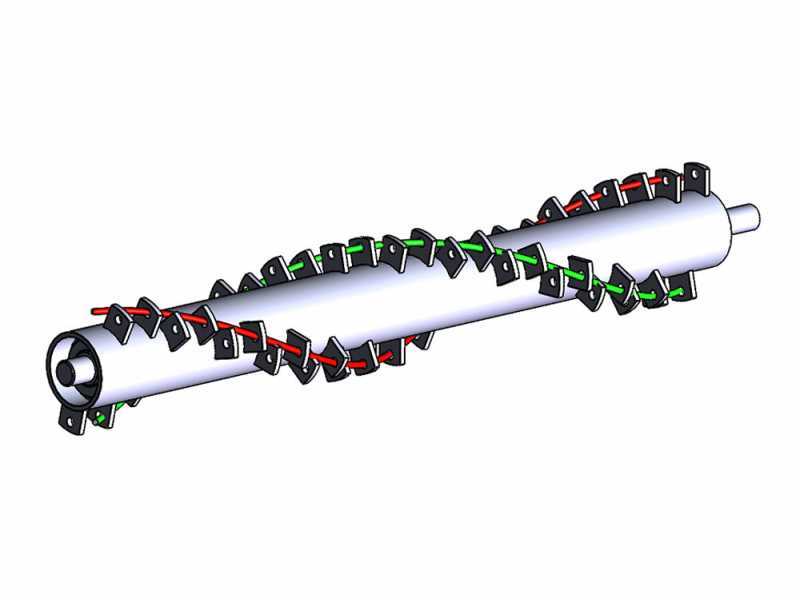

Abbildung des Doppelspiralrotors

Detailansicht der Seitenstütze mit internem Befestigungslager des Schlegelrotors.

Detailansicht der Außenverankerung des Rotors, mit zentralem Hohlraum mit Schmiernippel.

Die Hammerschlegel führen einen guten Schnitt in Gärten, Rasen und Stadtgebiete aus. Der Mulcher wird hinten an der Dreipunktaufnahme des Traktors befestigt.

Universeller Standard-Zapfwellenantrieb ( 1 3/8" Z6 )

Die Kupplungen sind universell und an alle auf dem Markt befindlichen Traktoren anpassbar.

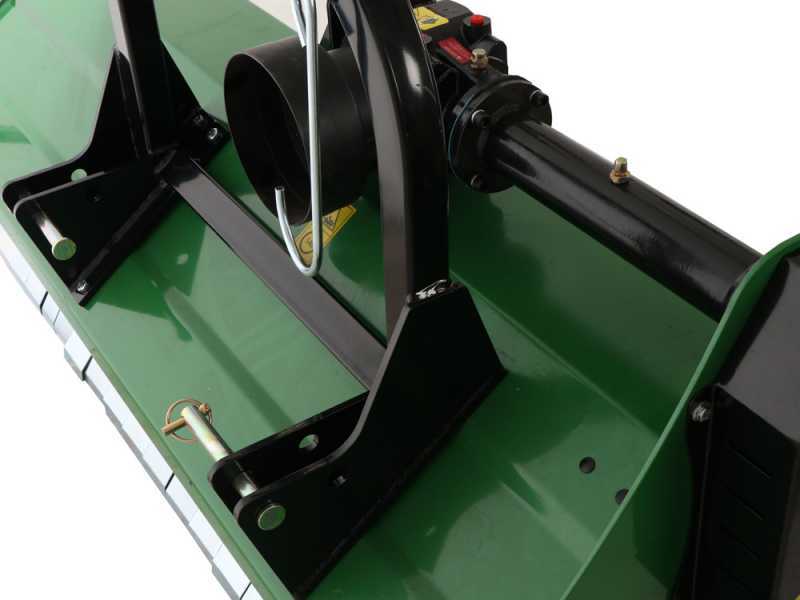

Detailansicht der robusten Dreipunkt-Aufnahme der 1. Kategorie.

Getriebekasten mit Zahnrädern im Ölbad. Das Gehäuse ist aus Gusseisen, die inneren Zahnräder sind aus gehärtetem Stahl. Mit geschmierter Verlängerung ausgestattet.

Diese Maschine ist mit einem in das Getriebe eingebauten Freilauf (oder einer Freilaufkupplung) ausgestattet, der eine lange Lebensdauer aller beweglichen Teile der Maschine gewährleistet, indem er den Rückstoß vermeidet, der beim Umschalten von der Bewegung (540 U/min) auf 0 U/min auftreten würde und es dem Rotor ermöglicht, sich bis zum Stillstand frei zu drehen.

Seitengetriebe mit 3 Riemen (die Mehrheit der Mulcher für Traktoren in dieser Gewichtsklasse sind mit 2-Riemen-Getriebe ausgestattet)

Detailansicht des seitlichen Riemenschutzes.

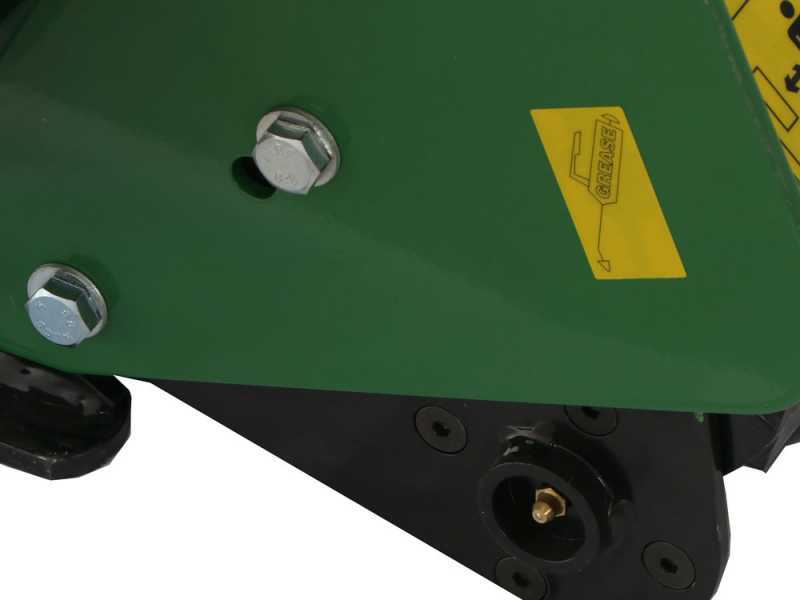

Detail des seitlichen Schmiernippels auf der Getriebeseite, der sich an einer günstigen Stelle befindet und durch das entsprechende Fenster zugänglich ist.

Mit freundlichen Grüßen:
1 - Deckel für Ölstandsanzeige
2 - Verschluss für Ölablass
3 - Verschluss für Öleinfüllstutzen SAE 80/90 und Entlüftung

Der Getriebekasten dieser Maschine kann nicht mehr als 1 l Öl enthalten.

Vor dem Gebrauch die Bedienungsanleitung sorgfältig durchlesen.

Die Zapfwelle ist vom Standardtyp 1 3/8" z6 (geeignet für alle Traktoren der aktuellen und neueren Produktion): Wenn Sie einen sehr alten Traktor besitzen, überprüfen Sie bitte, ob er mit der gleichen Zapfwelle und mit normaler Drehrichtung im Uhrzeigersinn (rechts) ausgestattet ist

Höhenverstellbare, serienmäßige hintere Walze

Walzenbefestigungslager.

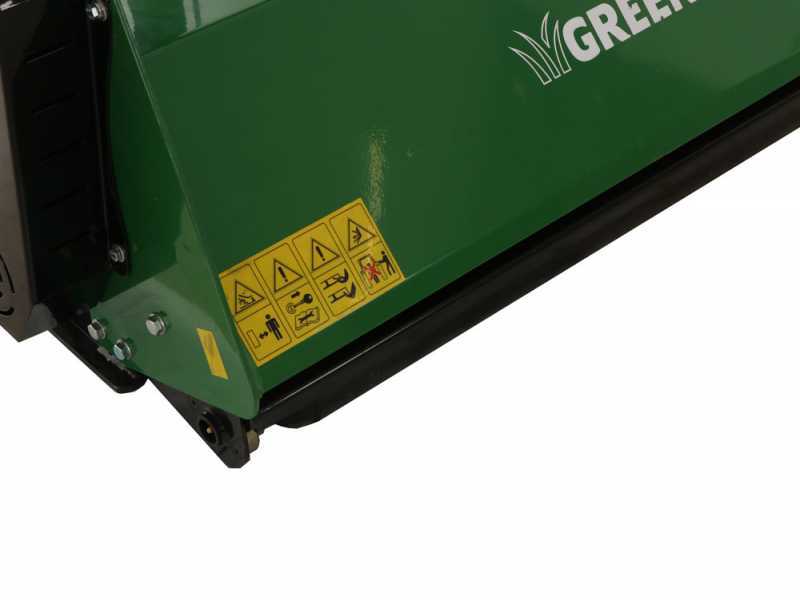

Seitliche Stützkufen, serienmäßig einstellbar.

Robustes Set von Frontschutzleisten aus Formstahl

Stützfuss

Um einen einwandfreien Betrieb, eine lange Lebensdauer und sichere Arbeitsbedingungen zu gewährleisten, muss der Mulcher entsprechend den Angaben in der Bedienungsanleitung und den technischen Eigenschaften der Maschine verwendet werden. Eine nicht bestimmungsgemäße Verwendung kann zu vorzeitigem Verschleiß, Leistungseinbußen oder Schäden führen, die nicht von der Garantie abgedeckt sind.

Vor Arbeitsbeginn stets prüfen, ob der Traktor für den Betrieb des Schlegelmulchers geeignet ist. Dabei insbesondere die erforderliche Traktorleistung, die Art der Dreipunktaufnahme und die vorgesehenen Einsatzbedingungen berücksichtigen. Die richtige Abstimmung zwischen Traktor und Anbaugerät gewährleistet eine optimale Arbeitsleistung und verhindert eine Überlastung des Antriebssystems.

• Mulcher ausschließlich auf geeigneten Flächen einsetzen: Die Maschine ist zum Mulchen von Gras, Wildwuchs, Pflanzenresten und anderen für die jeweilige Modellkategorie geeigneten Materialien bestimmt. Den Kontakt mit nicht vorgesehenen Fremdkörpern wie Steinen, Metallteilen, Kunststoff oder anderen Gegenständen vermeiden.

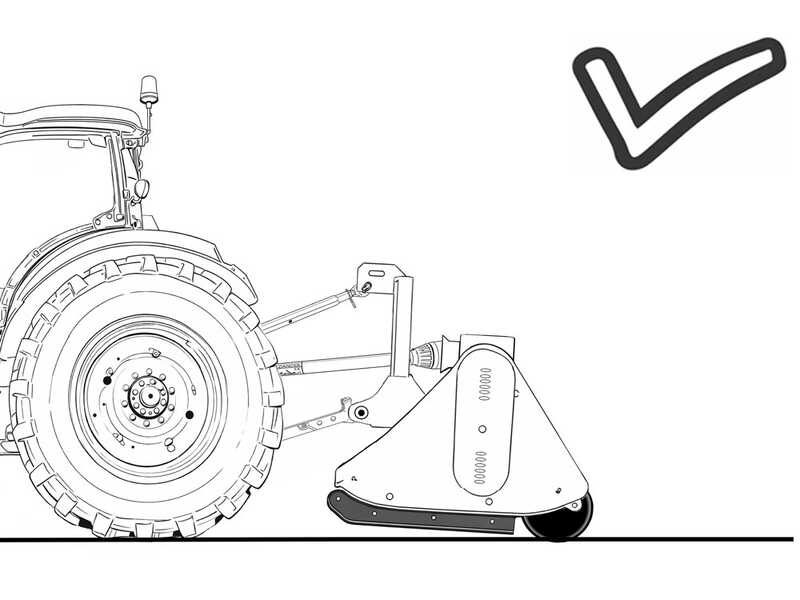

• Arbeitshöhe richtig einstellen: Ein ausreichender Abstand zum Boden verringert die Gefahr, dass die Schneidwerkzeuge auf den Untergrund treffen, und reduziert übermäßige Belastungen der Maschinenkonstruktion.
• Nicht auf ungeeignetem Gelände oder bei verborgenen Hindernissen arbeiten: Gräben, Baumstümpfe, hervorstehende Wurzeln, lose Steine oder starke Bodenunebenheiten können zu plötzlichen Stößen und Schäden an den Schneidwerkzeugen oder Antriebskomponenten führen.
• Schlegelmulcher ausschließlich bestimmungsgemäß verwenden: Die Maschine darf nicht für Erdbewegungsarbeiten, zum Einebnen des Bodens oder für andere vom Hersteller nicht vorgesehene Arbeiten eingesetzt werden.
• Fahrgeschwindigkeit stets an die Arbeitsbedingungen anpassen: Eine zu hohe Fahrgeschwindigkeit kann die Qualität des Mulchergebnisses beeinträchtigen, Vibrationen verstärken und die Maschine übermäßig belasten.
• Sehr feuchtes Material möglichst nicht bearbeiten: Nasses Gras oder besonders feuchte Vegetation kann sich im Inneren der Maschine ansammeln und dadurch die Arbeitsleistung beeinträchtigen.
• Traktor nicht mit überhöhter Geschwindigkeit vorwärtsbewegen: Wenn die Rotordrehzahl abnimmt, stärkere Vibrationen auftreten oder die Schnittleistung nachlässt, die Fahrgeschwindigkeit reduzieren und die Arbeitsweise an die Boden- und Vegetationsverhältnisse anpassen.
• Zustand der Schneidwerkzeuge regelmäßig kontrollieren: Verschlissene, beschädigte oder fehlende Messer, Schlegel oder andere Schneidwerkzeuge können die Funktion der Maschine beeinträchtigen und während des Betriebs zu erhöhten Vibrationen führen.
• Regelmäßige Kontrollen und Wartungsarbeiten durchführen: Den festen Sitz der Bauteile, den Zustand der Antriebselemente und die allgemeine Sauberkeit der Maschine regelmäßig überprüfen, um einen effizienten und sicheren Betrieb zu gewährleisten.

Verwendung der Zapfwelle:

Die Zapfwelle des Traktors muss mit der vom Hersteller des Schlegelmulchers vorgeschriebenen Drehzahl betrieben werden. Eine falsche Zapfwellendrehzahl kann die Funktion der Maschine beeinträchtigen und zu Überhitzung, erhöhtem Verschleiß oder übermäßiger Beanspruchung mechanischer Bauteile führen.

Beim An- und Abkuppeln des Schlegelmulchers muss die Zapfwelle stets ausgeschaltet und der Traktormotor abgestellt sein. Außerdem ist sicherzustellen, dass die Gelenkwelle ordnungsgemäß montiert ist und während des Betriebs über ausreichend Bewegungsfreiheit verfügt.
