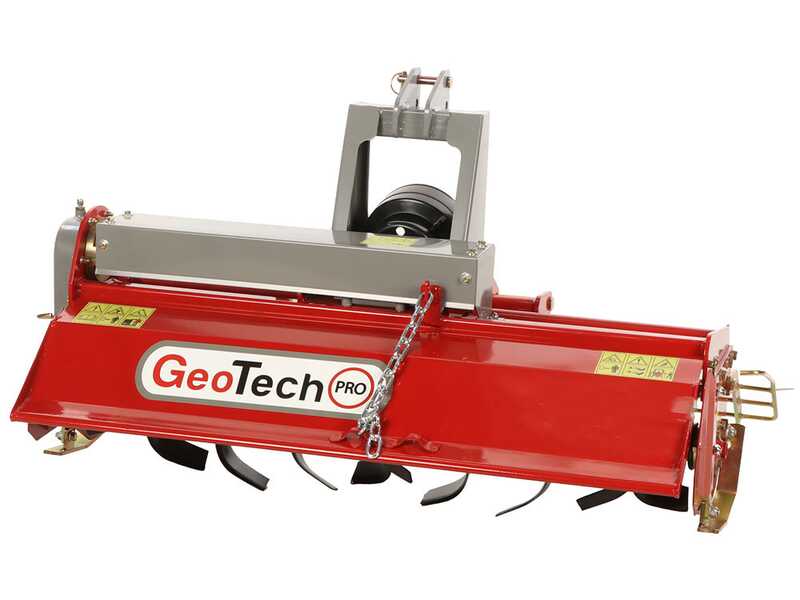

GeoTech Pro LRT-135 - Bodenfräse der leichten Baureihe - mit manueller Seitenverschiebung

Die Bodenfräse für Traktoren GeoTech Pro LRT 135 ist ein Gerät, das für die oberflächliche Bodenbearbeitung in Gemüsegärten, Gärten, Obstgärten und auf kleinen landwirtschaftlichen Flächen konzipiert ist. Die Arbeitsbreite von 130 cm ermöglicht es, bei jedem Durchgang eine angemessene Fläche zu bearbeiten, wodurch das Gerät auch mit Traktoren mit geringer Leistung kompatibel ist.

Der Antrieb erfolgt über die Zapfwelle mit 540 U/min, die die Bewegung auf die Hackwelle überträgt. Während der Arbeit dringen die Hackmesser in den Boden ein, zerkleinern die Erdklumpen und lockern die oberste Bodenschicht auf, was die Vorbereitung des Saatbetts und die Pflege bereits bewirtschafteter Flächen erleichtert. Durch die Arbeitstiefe von 90 mm eignet sich die Maschine für leichte Arbeiten und zur Bodenverfeinerung.

Die Maschine richtet sich an Hobbyanwender und eignet sich insbesondere für kleinere landwirtschaftliche Betriebe sowie für die regelmäßige Pflege bereits bewirtschafteter Flächen.

Die wichtigsten technischen Hauptmerkmale der Traktor-Bodenfräse GeoTech Pro LRT 135 sind folgende:

• Arbeitsbreite von 130 cm: ermöglicht die Bearbeitung einer großen Fläche bei jedem Durchgang; geeignet für Traktoren mit kleiner und mittelschwerer Leistung.
• Kompatibel mit Traktoren von 25 bis 30 PS: ermöglicht den Einsatz mit Fahrzeugen geringer Leistung; auch für Kompakttraktoren geeignet.
• Zapfwelle mit 540 U/min: entspricht dem in der Landwirtschaft am weitesten verbreiteten Standard; erleichtert den Anbau an zahlreiche Modelle von Traktoren.
• Manuelle Seitenverschiebung: Ermöglicht die Anpassung der Position des Geräts relativ zum Traktor; nützlich bei Arbeiten in der Nähe von Pflanzenreihen, Zäunen oder Randstreifen.
• Arbeitstiefe von 90 mm: geeignet für die oberflächliche Bodenbearbeitung; geeignet für die Pflege bereits bewirtschafteter Flächen.

Die leichte Bauweise begünstigt den Einsatz auf zuvor bearbeiteten und wenig steinigen Böden. Weniger geeignet ist das Gerät für intensive Bodenbearbeitung, für besonders verdichtete Böden oder bei Vorhandensein großer Mengen an Steinen.

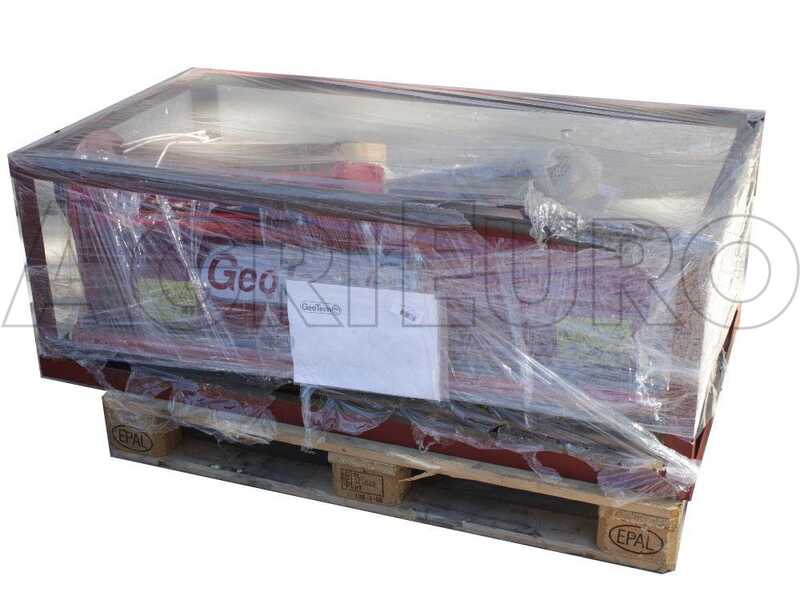

Achtung: Die Maschine wird betriebsbereit geliefert. Nach der Montage aller Teile die Schrauben auf festen Sitz prüfen.
Vor dem Einsatz die Bedienungsanleitung sorgfältig lesen.
Nach der Montage aller Teile die Schrauben auf festen Sitz prüfen.
Vor dem Einsatz die Bedienungsanleitungsorgfältig lesen.

Im Lieferumfang ist die Kardanwelle mit Sicherheitsbolzen enthalten

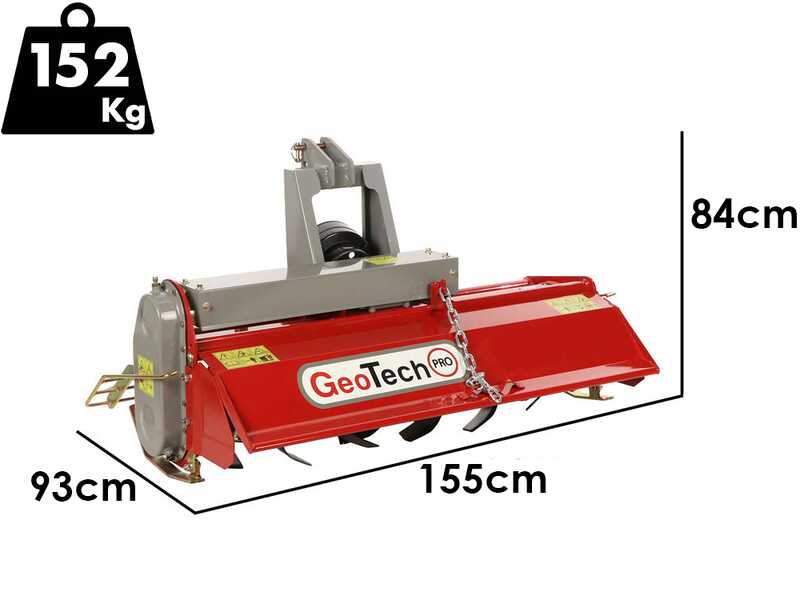

Technische Eigenschaften der Bodenfräse

• Effektive Arbeitsbreite: 130 cm
• Gewicht: 152 kg
• Erforderliche Leistung: 25–30 PS
• Arbeitshöhe: 18–20 cm
• Arbeitstiefe: 90 mm
• Anzahl der Hackmesser pro Flansch: 4
• Gesamtanzahl der Hackmesser: 28
• Anzahl der Messerflansche: 7

Im Lieferumfang ist eine Gelenkwelle mit Sicherheitsbolzen enthalten.

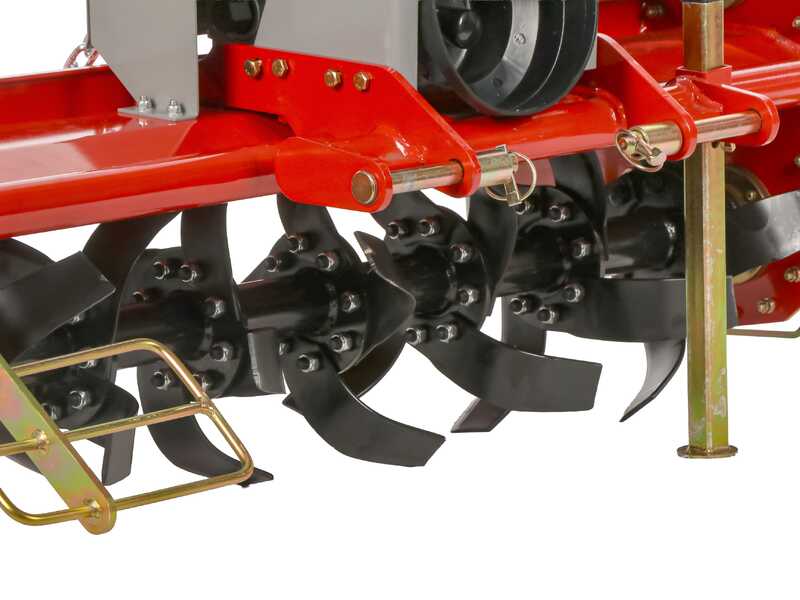

Fräsmesser:

• Nr. 7 Scheiben
• mit je 4 Hacken (insgesamt 28 Hacken)

Detailansicht der seitlichen Halterung zur inneren Befestigung des Rotors mit Hackzinken.

Detailansicht der äußeren Rotorlagerung mit zentraler Aussparung und Schmiernippel

ACHTUNG:

Alle Bodenfräsen müssen auf „sauberem“ Boden eingesetzt werden, d. h. auf Böden, die frei von Steinen und Geröll einer bestimmten Größe sind, da diese nicht nur die Hacken beschädigen, sondern im schlimmsten Fall auch den Rotor, den Rahmen oder die verschiedenen Komponenten des Getriebes (Dichtungen, Lager usw.) beschädigen können.

Im Lieferumfang ist die Kardanwelle mit Sicherheitsbolzen enthalten

Die Bodenfräse ist mit einer handbetriebenen Verschiebung ausgestattet.

Die Baugruppe mit Dreipunktaufnahme lässt sich verschieben, indem man die Befestigungsschrauben löst und sie frei auf der Verschiebestange gleiten lässt, die sich über die gesamte Breite dieser Bodenfräse erstreckt.

Nachfolgend einige Beispiele für die Positionierung:

• Position 1
• Position 2
• Position 3

Universeller Standard-Zapfwellenanschluss (1 3/8" Z6)

Die Anbaufassungen sind universell und an alle auf dem Markt erhältlichen Traktoren anpassbar.

Im Lieferumfang ist die Kardanwelle mit Sicherheitsbolzen enthalten

Höhenverstellbare seitliche Stützschlitten

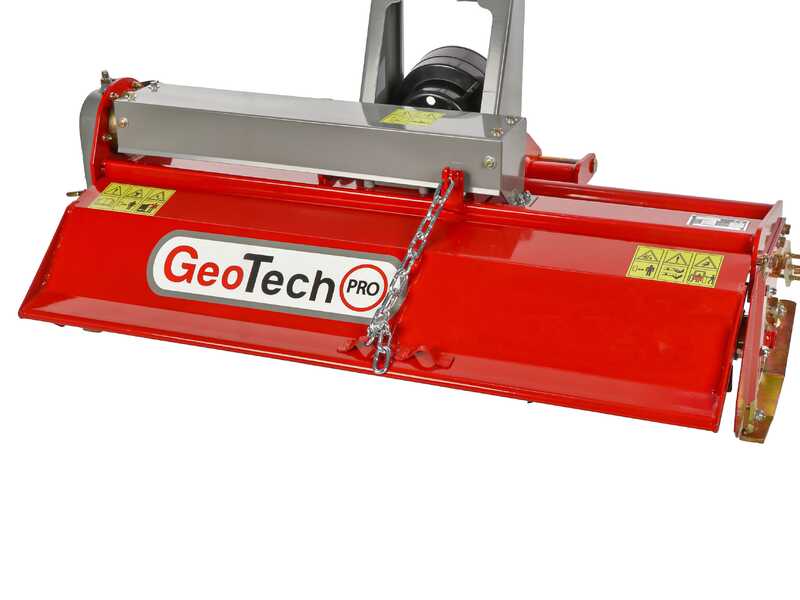

Bewegliche Hinterhaube mit Ausgleichsfunktion für den gefrästen Boden.

Dank einer speziellen Kette in verschiedene Positionenverstellbare Haube

Seitiges Getriebe mit robuster, großzügig dimensionierter Kette im Ölbad

Detailansicht des robusten Untersetzungsgetriebes aus Gusseisen mit Ölbad-Getriebe.

Standard-Universal-Zapfwelle (1 3/8" Z6)

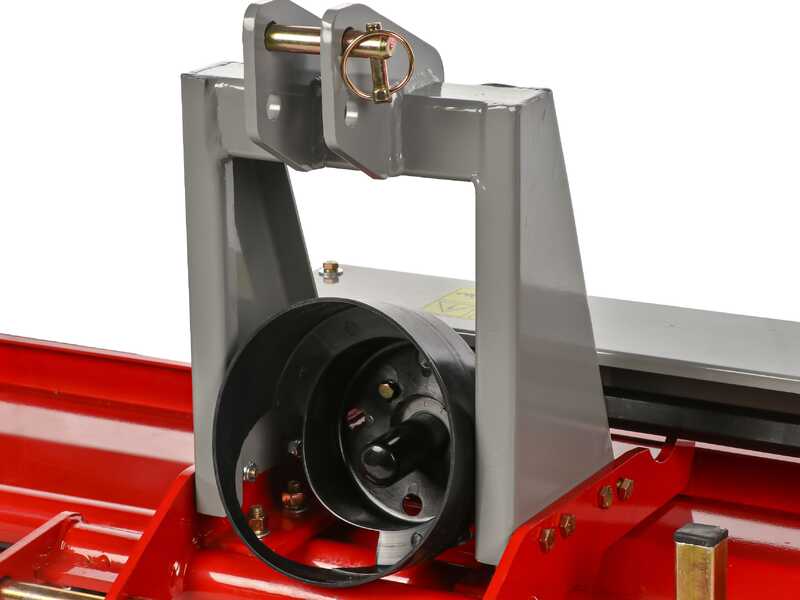

Universelle Anbaubolzen für den Heber (mit doppeltem Befestigungsdurchmesser, passend für alle auf dem Markt erhältlichen Traktoren)

Die im Lieferumfang enthaltene Kardanwelle ist mit einem Sicherheitsbolzen ausgestattet.

Die Drehmomentbegrenzung mit Abreißbolzen verhindert bei unerwarteten oder übermäßigen Belastungen und Drehmomenten Schäden an den mechanischen Teilen der eingesetzten Arbeitsmaschine. Wenn das Drehmoment die Belastbarkeit des Bolzens überschreitet, reißt dieser ab und das Getriebe wird unterbrochen. Um das Getriebe wiederherzustellen, muss der Bolzen durch einen Bolzen mit derselben Festigkeit, demselben Durchmesser, demselben Gewinde und derselben Länge ersetzt werden.

ACHTUNG!

Die Maschine wird bereits mit dem erforderlichen Ölstand ausgeliefert.

Das Getriebegehäuse dieser Maschine fasst maximal 0,5 l Öl.

Die Einheit mit dem Ölbad darf nicht mehr als 2 l Öl enthalten.

Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch.

Im Lieferumfang ist die Kardanwelle mit Sicherheitsbolzen enthalten.
