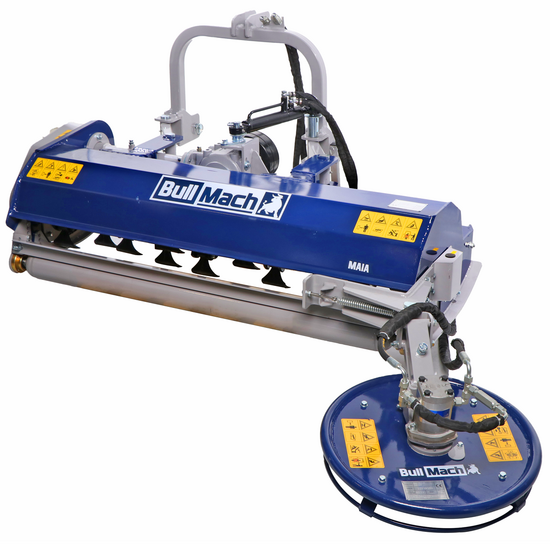

BullMach MAIA 155 SH – Schlegelmulcher für Traktor mit Zwischenreihen-Scheibe – Mittlere Serie – Hydraulische Seitenverschiebung

Der Mulcher für Traktor BullMach MAIA 155 SH ist eine vielseitige und zuverlässige Landmaschine, die sich ideal zum Mulchen von leichtem Reisig, Gras und Sträuchern eignet. Er wurde für den Hobbygebrauch entwickelt und zeichnet sich durch eine mittelgroße und elastische Struktur aus, die sich perfekt für die Bearbeitung kleiner und mittelgroßer Flächen eignet. Dieser Mulcher eignet sich für Traktoren mit 3-Punkt-Anbau und garantiert einfache Handhabung und Vielseitigkeit.

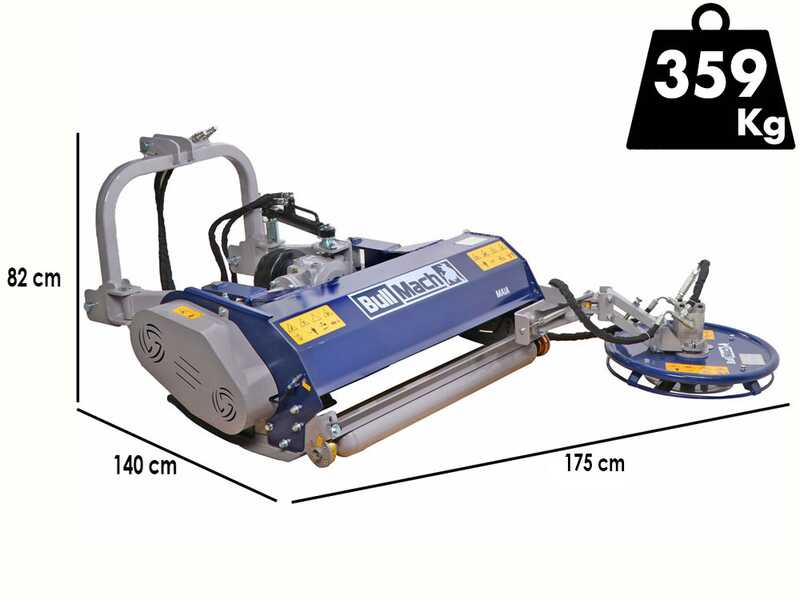

Die effektive Arbeitsbreite beträgt 155 cm, was eine optimale Bodenabdeckung bei jedem Durchgang ermöglicht. Die Gesamtbreite beträgt 175 cm und gewährleistet ein gutes Gleichgewicht zwischen Effizienz und Wendigkeit. Das Gesamtgewicht von 359 kg garantiert Stabilität während der Arbeit, während der Mulcher dennoch relativ leicht und handlich bleibt.

Zu den wichtigsten technischen Ausstattungsmerkmalen gehört die Zwischenreihenscheibe, die eine gründliche Reinigung schwer zugänglicher Bereiche, wie z. B. zwischen den Reihen, ermöglicht.

Der 3-Riemenantrieb erhöht die Effizienz und Lebensdauer der Maschine, reduziert den Verschleiß und gewährleistet eine konstante Leistung. Die hintere Walze reguliert die Schnitthöhe und verbessert die Bodenhaftung, was zu einem gleichmäßigen Ergebnis führt. Die hydraulische Verstellung ermöglicht die seitliche Positionierung und passt sich so den Arbeitsanforderungen in Reihen oder an Rändern an.

Wichtigste technische Merkmale:

• Arbeitsbreite: 155 cm.
• Gesamtbreite: 175 cm.
• Gewicht: 359 kg.
• Antrieb: 3 Riemen für maximale Zuverlässigkeit.
• 3-Punkt-Anbau: kompatibel mit den meisten Traktoren.
• Hintere Walze: für Höhenverstellung und Stabilität.
• Hydraulische Verstellung: ideal für Arbeiten in bestimmten Bereichen.

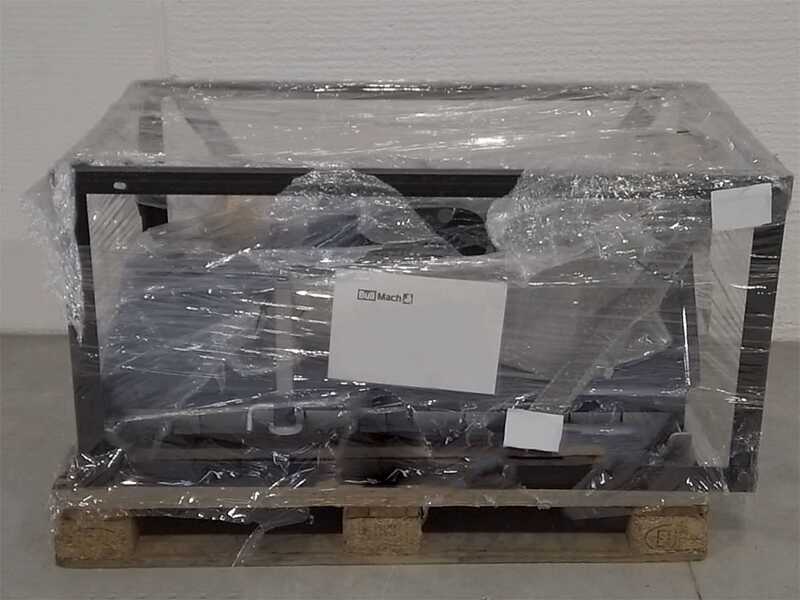

Achtung: Die Maschine wird betriebsbereit und mit gefüllten Ölen geliefert. Montieren Sie alle Teile und überprüfen Sie die Festigkeit der Schrauben.
Bitte lesen Sie vor der Verwendung die Bedienungsanleitung sorgfältig durch.

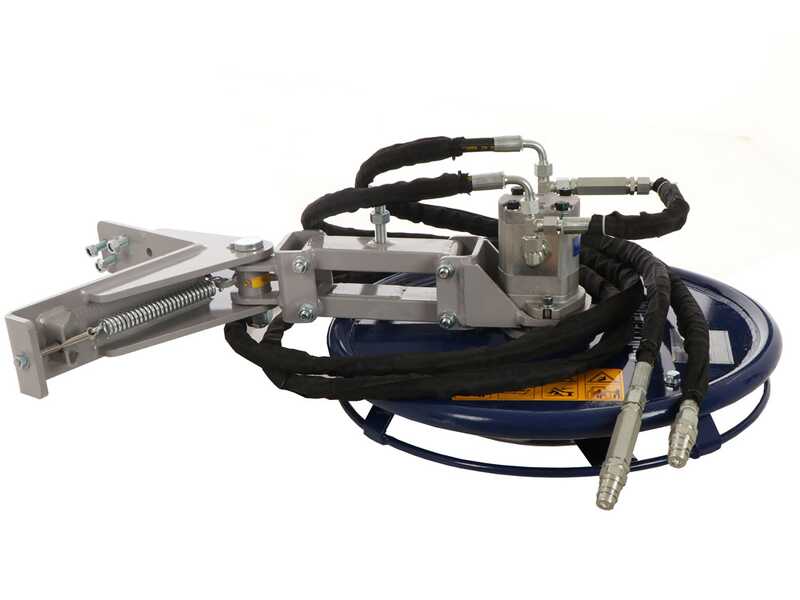

Die BullMach ORBIS 600-Schwenkscheibe ist ein äußerst vielseitiges Bauteil, das für eine effektive Reinigung der Bereiche um Baumstämme, Zaunpfähle und Zwischenräume zwischen den Anbaureihen sorgt. Ihr Hauptzweck besteht darin, die Konkurrenz durch Unkraut oder Gras zu verringern und so das Wachstum und die Gesundheit der Hauptkulturen zu fördern.

Dank einer Rückholfeder zieht sich das Gerät bei Berührung mit dem Pflanzenstamm zurück, ohne die Pflanzen zu beschädigen.

Das Schneidwerk ist auf einem parallelen System installiert, das es beweglich macht, sodass es sich an jede Bodenunebenheit anpassen kann, wobei die Arbeitshöhe mit einer speziellen Schraube eingestellt werden kann.

Der Anbau an das Mulchgerät besteht aus zwei parallel beweglichen Achsen, und die Basis der Scheibe ist nivelliert, sodass eine fließende Bewegung der Scheibe selbst gewährleistet ist, die es ihr ermöglicht, sich an jede Bodenunebenheit anzupassen.

Hydraulikpumpe und 300 cm langes Paar Hydraulikschläuche mit Standard-Schnellkupplungen.

Traktorölpumpe min. Fördermenge: 30 l/min

Totales Gewicht der Schwenkscheibe: 47 Kg

2 horizontale Klingen für einen Schnittdurchmesser von 51 cm

Durchmesser der Schwenkscheibe: 60 cm

Detailansicht der 3 Schrauben für die Befestigung an Schlegelmulchern.

Detailansicht Schmiernippel.

Achtung:
Mindestfördermenge der Traktor-Ölpumpe: 30 l/min
Maximale Fördermenge der Traktor-Ölpumpe: 45 l/min

Anzahl der serienmäßig montierten Hämmer: 24

Diese Hämmer sind auf einem robusten Bolzen aus gehärtetem Stahl mit einem Durchmesser von 24 mm (Länge 100 mm) montiert.

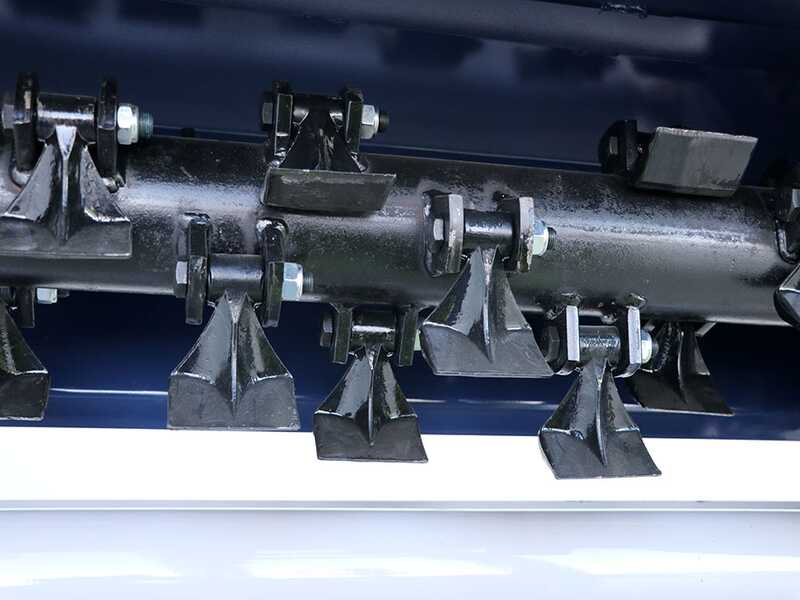

Nahaufnahme der Schneidhämmer, die auf der rotierenden Walze montiert sind.

Zerkleinert Gras und Rebholz fein und walzt gleichzeitig den Rasen. Dank der hohen Drehzahl des Rotors und der großen Anzahl von Hämmern (Schlägeln) reduziert es den Welleneffekt des Rasens und leistet eine hervorragende Zerkleinerungsarbeit.

Die rotierende Walze, auf der die Hämmer montiert sind, hat einen Durchmesser von 107 mm.

Der Mulcher ist mit einer hydraulischen Verstellung ausgestattet.

Die 3-Punkt-Aufhängung lässt sich mit einem Kolben, der anstelle der Stange für die manuelle Verstellung montiert wird, von rechts nach links verschieben.

Detailansicht des Kolbens, der die hydraulische Verstellung dieses Mulchers steuert.

Standard-Universalzapfwelle (1 3/8" Z6)

Die Anschlüsse sind universell und passen an alle auf dem Markt erhältlichen Traktoren.

Detailansicht der robusten 3-Punkt-Kupplung der Kategorie 1.

Die Dreipunktaufhängung hat eine seitliche Öffnung von insgesamt 65 cm auf beiden Seiten, gemessen von der Mitte aus.

Maximale Öffnung auf der rechten Seite, maximale Öffnung auf der linken Seite.

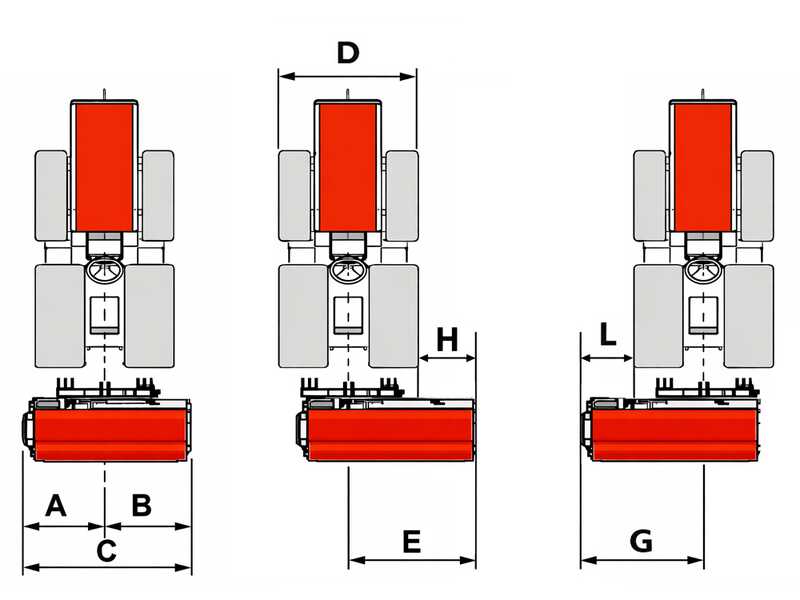

Abbildung der Seitenverschiebung :

A : 60 cm
B : 95 cm
C : 155 cm
D : Traktorbreite
E : 91.5 cm
G : 77.6 cm
H : E - 1/2 (D)
L : G - 1/2 (D)

Untersetzungsgetriebe im Ölbad. Das Gehäuse ist aus Guss, die inneren Zahnräder aus gehärtetem Stahl. Ausgestattet mit einer geschmierten Verlängerung.

Diese Maschine ist mit einer in das Getriebe integrierten Freilaufvorrichtung (oder Überholkupplung) ausgestattet, die eine lange Lebensdauer aller beweglichen Teile der Maschine gewährleistet, indem sie den Rückschlag verhindert, der beim Übergang von 540 U/min auf 0 U/min auftreten würde, und es dem Rotor ermöglicht, sich frei zu drehen, bis er zum Stillstand kommt.

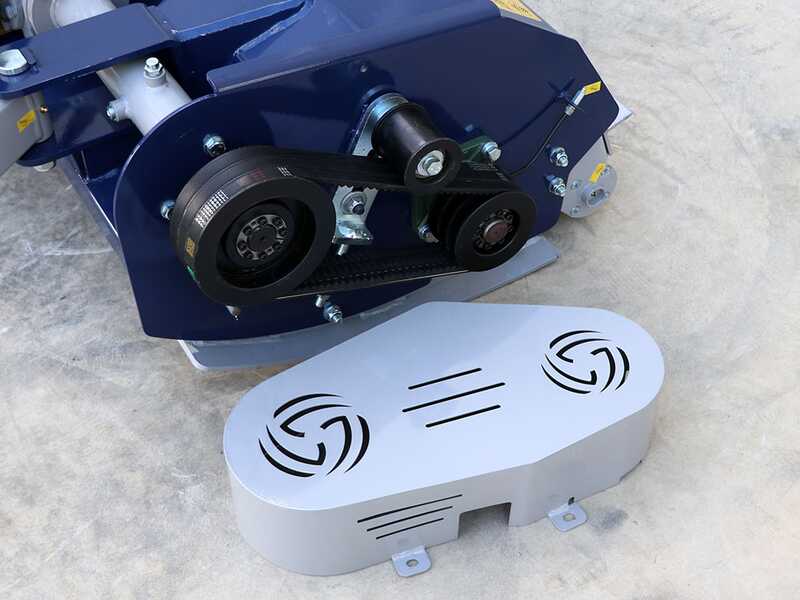

Seitlicher Antrieb mit 3 Riemen (die meisten Traktor-Mulcher dieser Gewichtsklasse sind mit einem normalen Antrieb mit 2 Riemen ausgestattet)

Detailansicht der seitlichen Riemenschutzabdeckung.

Detailansicht des seitlichen Schmiernippels auf der Getriebeseite, der sich in einer leicht zugänglichen Position befindet.

Mit freundlichen Grüßen:
1 - Deckel für Ölstandsanzeige
2 - Verschluss für Ölablass
3 - Verschluss für Öleinfüllstutzen SAE 80/90 und Entlüftung

ACHTUNG!

Das Getriebe dieser Maschine fasst maximal 0,5 l Öl.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Die Zapfwelle ist eine Standardzapfwelle vom Typ 1 3/8" z6 (geeignet für alle aktuellen und neueren Traktoren): Falls Sie einen sehr alten Traktor besitzen, überprüfen Sie bitte, ob dieser über die gleiche Zapfwelle mit normaler Drehrichtung im Uhrzeigersinn (rechts) verfügt

Höhenverstellbare, serienmäßige hintere Walze.

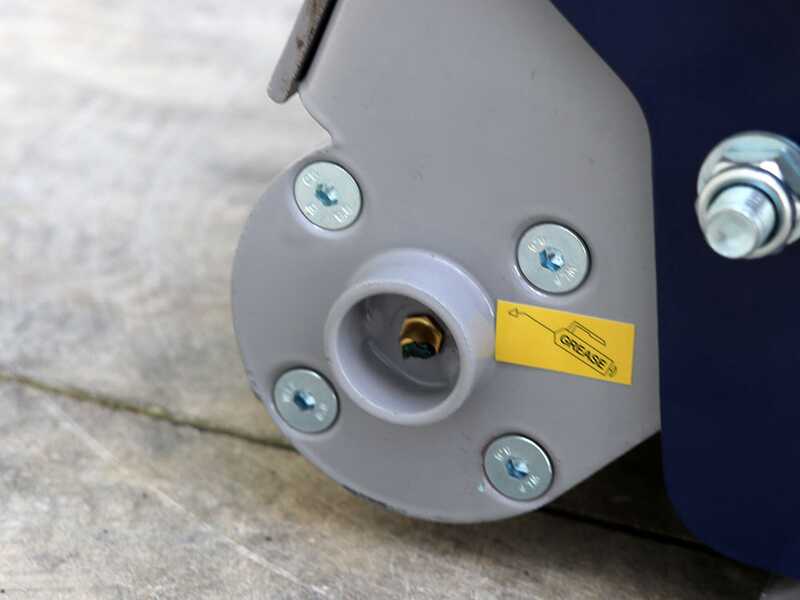

Detailansicht des Lagers der hinteren Walze.

Walzen-Schaber im Lieferumfang enthalten.

Detailansicht des Befestigungslagers der Walze.

Serienmäßige seitliche Auflagewagen, ebenfalls einstellbar.

Detailansicht des Stützfußes.

Detail der drei Bohrungen für die Anbringung einer Zwischenreihenscheibe.

Robuste vordere Schutzstreifen aus geformtem Stahl.

Detailansicht der Halterung der Walze mit Bohrungen zur Höhenverstellung.

Um einen einwandfreien Betrieb, eine lange Lebensdauer und sichere Arbeitsbedingungen zu gewährleisten, muss der Mulcher entsprechend den Angaben in der Bedienungsanleitung und den technischen Eigenschaften der Maschine verwendet werden. Eine nicht bestimmungsgemäße Verwendung kann zu vorzeitigem Verschleiß, Leistungseinbußen oder Schäden führen, die nicht von der Garantie abgedeckt sind.

Vor Arbeitsbeginn stets prüfen, ob der Traktor für den Betrieb des Schlegelmulchers geeignet ist. Dabei insbesondere die erforderliche Traktorleistung, die Art der Dreipunktaufnahme und die vorgesehenen Einsatzbedingungen berücksichtigen. Die richtige Abstimmung zwischen Traktor und Anbaugerät gewährleistet eine optimale Arbeitsleistung und verhindert eine Überlastung des Antriebssystems.

• Mulcher ausschließlich auf geeigneten Flächen einsetzen: Die Maschine ist zum Mulchen von Gras, Wildwuchs, Pflanzenresten und anderen für die jeweilige Modellkategorie geeigneten Materialien bestimmt. Den Kontakt mit nicht vorgesehenen Fremdkörpern wie Steinen, Metallteilen, Kunststoff oder anderen Gegenständen vermeiden.

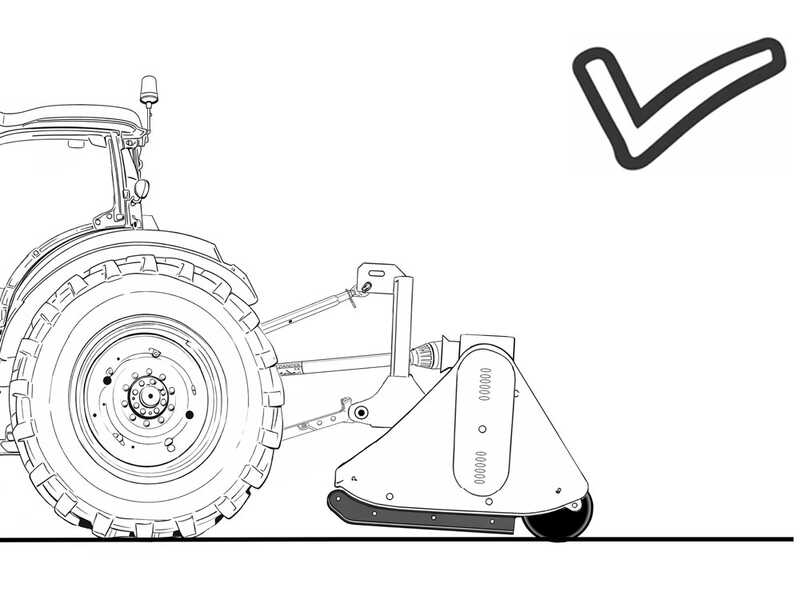

• Arbeitshöhe richtig einstellen: Ein ausreichender Abstand zum Boden verringert die Gefahr, dass die Schneidwerkzeuge auf den Untergrund treffen, und reduziert übermäßige Belastungen der Maschinenkonstruktion.
• Nicht auf ungeeignetem Gelände oder bei verborgenen Hindernissen arbeiten: Gräben, Baumstümpfe, hervorstehende Wurzeln, lose Steine oder starke Bodenunebenheiten können zu plötzlichen Stößen und Schäden an den Schneidwerkzeugen oder Antriebskomponenten führen.
• Schlegelmulcher ausschließlich bestimmungsgemäß verwenden: Die Maschine darf nicht für Erdbewegungsarbeiten, zum Einebnen des Bodens oder für andere vom Hersteller nicht vorgesehene Arbeiten eingesetzt werden.
• Fahrgeschwindigkeit stets an die Arbeitsbedingungen anpassen: Eine zu hohe Fahrgeschwindigkeit kann die Qualität des Mulchergebnisses beeinträchtigen, Vibrationen verstärken und die Maschine übermäßig belasten.
• Sehr feuchtes Material möglichst nicht bearbeiten: Nasses Gras oder besonders feuchte Vegetation kann sich im Inneren der Maschine ansammeln und dadurch die Arbeitsleistung beeinträchtigen.
• Traktor nicht mit überhöhter Geschwindigkeit vorwärtsbewegen: Wenn die Rotordrehzahl abnimmt, stärkere Vibrationen auftreten oder die Schnittleistung nachlässt, die Fahrgeschwindigkeit reduzieren und die Arbeitsweise an die Boden- und Vegetationsverhältnisse anpassen.
• Zustand der Schneidwerkzeuge regelmäßig kontrollieren: Verschlissene, beschädigte oder fehlende Messer, Schlegel oder andere Schneidwerkzeuge können die Funktion der Maschine beeinträchtigen und während des Betriebs zu erhöhten Vibrationen führen.
• Regelmäßige Kontrollen und Wartungsarbeiten durchführen: Den festen Sitz der Bauteile, den Zustand der Antriebselemente und die allgemeine Sauberkeit der Maschine regelmäßig überprüfen, um einen effizienten und sicheren Betrieb zu gewährleisten.

Verwendung der Zapfwelle:

Die Zapfwelle des Traktors muss mit der vom Hersteller des Schlegelmulchers vorgeschriebenen Drehzahl betrieben werden. Eine falsche Zapfwellendrehzahl kann die Funktion der Maschine beeinträchtigen und zu Überhitzung, erhöhtem Verschleiß oder übermäßiger Beanspruchung mechanischer Bauteile führen.

Beim An- und Abkuppeln des Schlegelmulchers muss die Zapfwelle stets ausgeschaltet und der Traktormotor abgestellt sein. Außerdem ist sicherzustellen, dass die Gelenkwelle ordnungsgemäß montiert ist und während des Betriebs über ausreichend Bewegungsfreiheit verfügt.
