Ceccato BULL SPL16R4H - Senkrechter Benzin-Holzspalter - Motor Honda GX200

Fragen & Antworten (1)
ID: 110604

EAN: 9999991098268

MPN: SPL16R4H

Ceccato BULL SPL16R4H - Senkrechter Benzin-Holzspalter - Motor Honda GX200
Max. Stammdurchmesser
60 cm
Kolbenhub
52 cm
Max. Druck
180 bar
Absenkbarer Kolben (für die Verschiebung und die Verschliessung
ja
doppelte Geschwindigkeit
ja
Motortyp
Viertaktmotor
Motormarke
Honda
Motormodell
GX 200
Hubraum
196 cm³
Nennleistung
7 PS
Nenn-Spaltkraft
16 t
Pumpentyp
doppelte Ölhydraulik
Pumpe
doppelt
Herstellungsland
Italien
Technische Daten
Modell:
SPL16R4H
Typ :
stehend
doppelte Geschwindigkeit:
ja
Antriebsart:
mit Verbrennungsmotor
Nenn-Spaltkraft:
16 t
Kolbenhub:
52 cm
Reduzierbarer Kolbenhub (für kurze Holzstämme):
ja
Holzstammspalt auf den Spalttisch:
ja
Spaltmesserweg durch Anschlag:
nein
Stammlänge hohe Position:
50 cm
Herstellungsland:
Italien
Motordaten
Motormarke:
Honda
Motormodell:
GX 200
Motortyp:
Viertaktmotor
Hubraum:
196 cm³
Anz. Zylinder :
1
Nennleistung:
7 PS
Drehzahl:
3600 UpM
Kraftstoff:
bleifreies Benzin
Versorgung:
OHV-hängende Ventile
Motorschmierung Typ:
Ölbadschmierung
Dekompressionssystem:
automatisch
Tankfassungsvermögen:
18 l
Herstellungsland:
Japan
Pumpendetails
Pumpentyp:
doppelte Ölhydraulik
Max. Druck:
180 bar
Öltank:
ja
Menge des Hydrauliköls:
16 Liter
Schnittwerk Daten
Max. Holzlänge:
50 cm
Max. Stammdurchmesser:
60 cm
Ausstattung
Gestell:
Kastengestell mit Frontplatte
Pumpe:
doppelt
Unfallverhütungshebel Schuzthand mit eingeklemmten Stämme:
ja
Stamm-Hebesystem:
nein
Absenkbarer Kolben (für die Verschiebung und die Verschliessung:
ja
Einhängetisch:
ja
Ersetzbare Gleitschienen Keil:
ja
Kartuschenfilter:
ja
CE-Sicherungsschalter:
EG-Schalter
Auf Rollen beweglich:
ja
Startsystem (per Seilzug):
ja
Abmessung Hinterräder:
25 cm
Lieferumfang/Gratis-Zubehör
Bedienungsanleitung:
ja

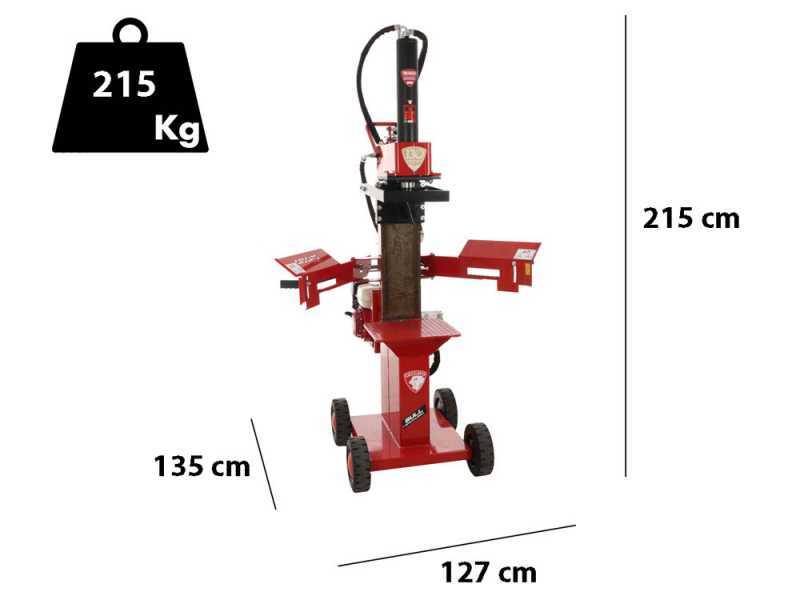

Abmessungen
Abmessung Produkt cm (LxBxH):
127x135x215 cm
Nettogewicht:
215 kg
Verpackung:
Auf Palette
Abmessung Verpackung/en cm (LxBxH):
68x132x225 cm
Gesamtgewicht mit Verpackung:
245 kg
Lieferung mit hydraulischer Entladeplattform:
ja
Montagezeit:
montiert
10 - 12 Tage ab Bestelleingang
Versandkostenfrei*
€ 2.841,41
inkl. MwSt.
TOP QUALITYTOP QUALITY
Offene Produktseite:
Kunden haben sich auch für diese Produkte interessiert:
Beschreibung

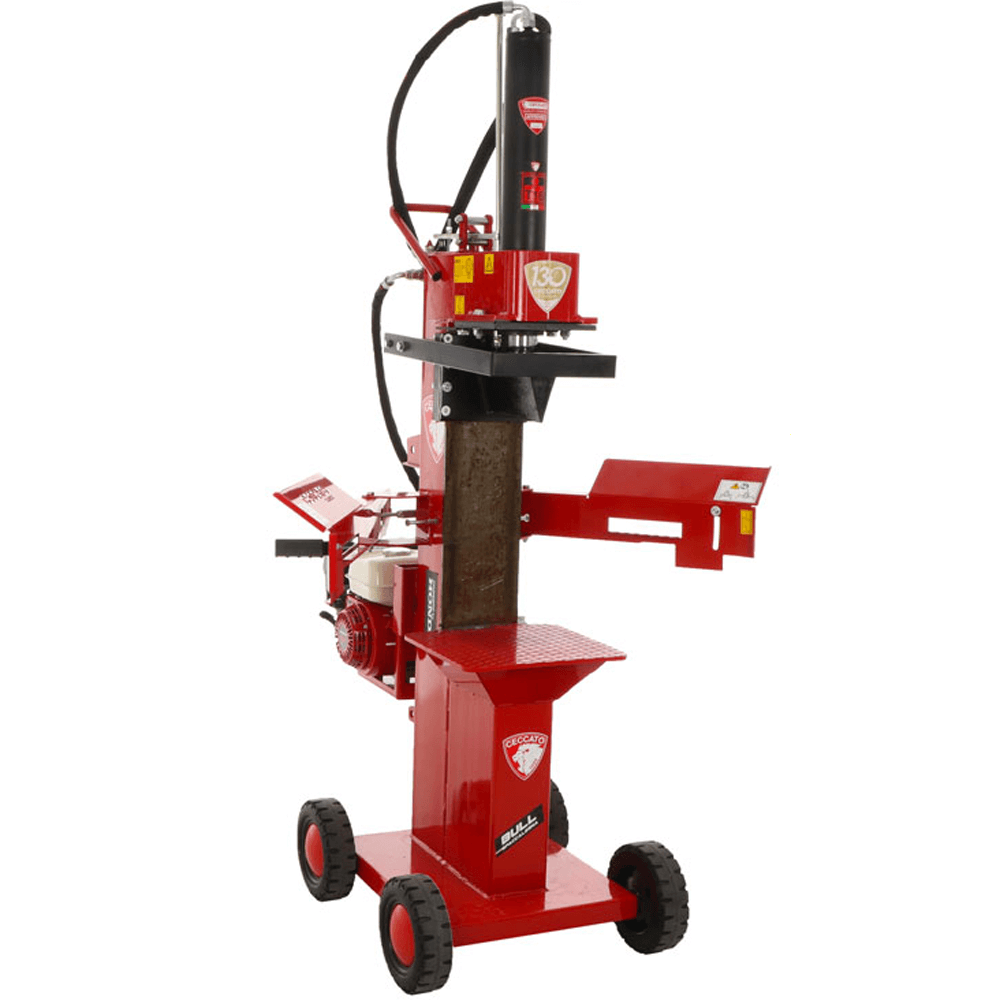

Benzin-Holzspalter Ceccato BULL SPL16R4H

Der BULL SPL16R4H von Ceccato Olindo ist ein in Italien hergestellter Holzspalter für den professionellen Einsatz.

Er besteht aus einem großen Messer aus Gussstahl, das in einer Buchsenführung gleitet und den Rahmen und den Kolben auch bei maximaler Anstrengung schützt.

Äußerst robuster Rahmen, der für hohe Schubkräfte ausgelegt ist.

Er kann auch knorrige Stämme mit einer Größe von mindestens 18 cm bis max. 50 cm Höhe spalten.

Er ist mit zusätzlichen Antriebssteuerungen ausgestattet, die im oberen Teil der Maschine angebracht sind, sodass auch sehr große Stämme gespalten werden können.

Ausgestattet mit einem leistungsstarken Honda GX200 Motor mit 6,5 PS.

Der solide Sockel ist mit 4 Rädern ausgestattet, die aus einer speziellen Gummimischung bestehen, die das Steckenbleiben von Steinen verhindert.

Sicherheitsbügel und einstellbares Endhubsystem. Hydraulik-Schlauchleitungen mit siebbedruckter Ummantelung aus Textil-Geflecht sowie montiertes Endstück, die den CE-Vorschriften entsprechen.

Spaltkraft: 16 Tonnen

Minimale und maximale Höhe der Stämme: 18 - 50 cm

Stammdurchmesser: von 15 bis 60 cm

Kolbenhub: 52 cm

Gewicht: 215 kg

Die Maschine gehört zur Serie Holzspalter Bull von Ceccato Olindo.

Die beispiellose Sicherheit des Holzspalters Ceccato Olindo

KEIL: Spaltkeil mit 3° Neigung zur Säule.

SOCKEL: Die Dicke der Bodenplatte beträgt 55 mm, was ebenfalls die Stabilität der Maschine begünstigt.

HUB: Der Spaltkeil hat am Ende des Hubs einen Restabstand von 100 mm zur Platte.

OBERE STEUERHEBEL: verkürzte Hebel, um den Vorschriften zu entsprechen

UNTERE STEUERHEBEL: Verkürzte Hebel an den Stammhaltearmen und Positionierung derselben unter Beachtung der normgemäßen Höhenmaße. Sie sind außerdem so konstruiert, dass der Stamm nicht auf den Bediener fallen kann.

HYDRAULIKSCHLÄUCHE: Wir haben den Durchmesser des Schlauchs vergrößert, was eine niedrigere Öltemperatur ermöglicht. Schutz und Abschirmung mit einer siebgedruckten Ummantelung von Ceccato Olindo, die mit Stahlnieten verschlossen ist. Im Falle eines Schlauchbruchs wird das Öl durch Verdampfen zurückgehalten, ohne dass eine Verletzungsgefahr besteht.

STAMMANHEBUNG: Installation der Stammhebevorrichtung, die mit der Bewegung des Spaltkeils synchronisiert ist.

Alle von der Norm geforderten Piktogramme sind an jedem Maschinenmodell angebracht und alle Bedienungs- und Wartungshandbücher sind auf dem neuesten Stand.

Die Holzspalter von Ceccato entsprechen der Norm DIN EN 609-1:2017.

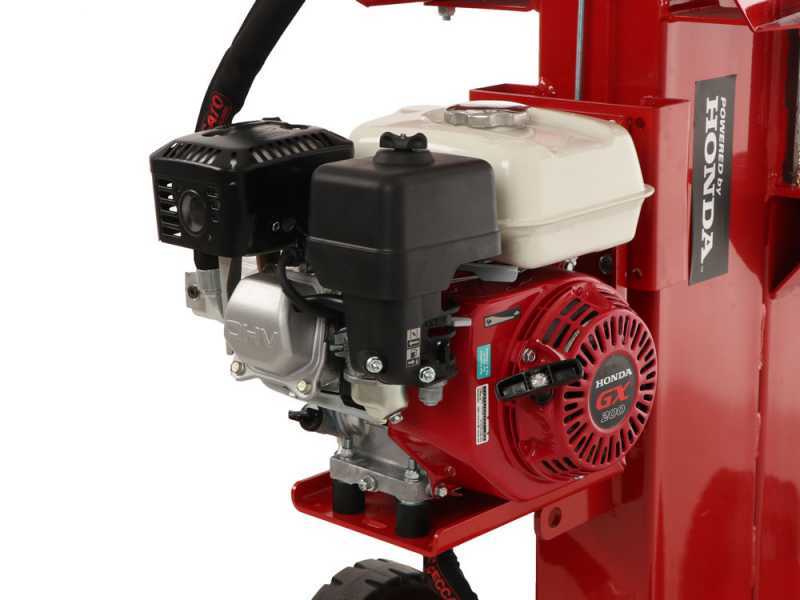

Honda Motor GX 200

Der professionelle und leistungsstarke Motor Honda GX 200 ist mit der neuesten OHV-Technologie ausgestattet.


Eigenschaften:

Motortyp:
4-Takt-Einzylinder Motor - OHV
Zylindertyp:
Aluminium
Hubraum
196 cm³
Komprimierungsverhältnis
8,5 : 1
Max. Drehzahl
3600 UpM
Drehmomentwert
12.4 Nm / 1.26 kgfm / 2500 UpM
Tankfassungsvermögen
3,1 Liter
Verbrauch
1,7 l/Stunde mit 3600 UpM

Die Serie Honda "GX" ist hochprofessionell und wurde für schwere Arbeiten in der Bauindustrie, Landwirtschaft, Generatoren, Schweißarbeit, usw. entwickelt und zeichnet sich durch lange Haltbarkeit und Zuverlässigkeit aus.


Der Holzspalter arbeitet mit einer Doppelstufen-Hydraulikpumpe, die mit einem Druck von 180 bar (max.) arbeitet und bis zu 24 l/min pumpen kann und den Hydraulikzylinder, der als Schieber fungiert, mit Öl versorgt, das aus dem Tank entnommen wird. Der Körper der Maschinenstruktur selbst dient als Hydrauliköltank.

- Detail vom Ölfilter.

- Detail des Luftfilters.

Nennleistung: 7.3 PS
Sie wird besser als „kommerzielle“ Leistung bezeichnet, die zu den alten Standarddefinitionen von Motoren entspricht. Der Großteil der Motorenhersteller hat diese Definition bis vor einigen Jahren benutzt.

* Diese Zahl ist diejenige, die noch immer weit verbreitet ist und in den wichtigsten kommerziellen Verkaufskanälen verwendet wird, obwohl sie eine höhere Zahl als die tatsächliche Leistung darstellt.

Tatsächliche Leistung: 6.5 PS
entspricht der effektiven Leistung an der Antriebswelle. Sie entspricht der Leistung, die in der Bedienungsanleitung bzw. in den technischen Daten vom Motorenhersteller angegeben wurde.

*Es handelt sich um eine Angabe, die für ein und dasselbe Motormodell variieren kann, je nach der Drehzahl, die der Hersteller des Geräts für den verwendeten Motor vorgesehen hat.

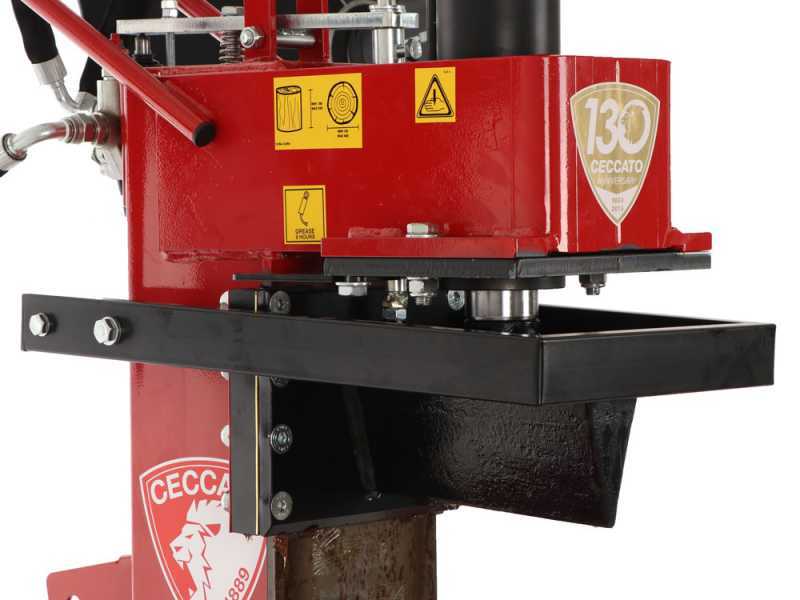

Spaltkeil und Kolben

Mit einer außergewöhnlichen Schubkraft von 16 Tonnen ist er in der Lage, knorrige Stämme unterschiedlicher Größe bis zu einer maximalen Höhe von 50 cm zu spalten.

Dies ist auf den außergewöhnlich robusten und großen Kolbenzylinder mit einem maximalen Durchmesser von 60 cm zurückzuführen.

Der Kolben wird durch Kufen entlang einer Stahlführung geführt, die auch bei höchster Belastung den Zylinder schützt, der durch Seitenführungen aus hochdichtem ABS mit austauschbaren Kontaktscheiben aus Bronze abgestützt wird.

Das Material, aus dem die Führungen gefertigt sind, ist sehr widerstandsfähig und verschleißfest. Dank der Dicke des Schlittens wird die tragende Stahlplatte des Holzspalters geschützt.

Der Spaltkeil ist aus gegossenem und gepresstem Stahl, mit sehr hoher Festigkeit hergestellt.

Hubverstellung des Kolbens: Um kurze Stämme zu schneiden und die Arbeit zu beschleunigen, kann der Hub eingestellt werden.

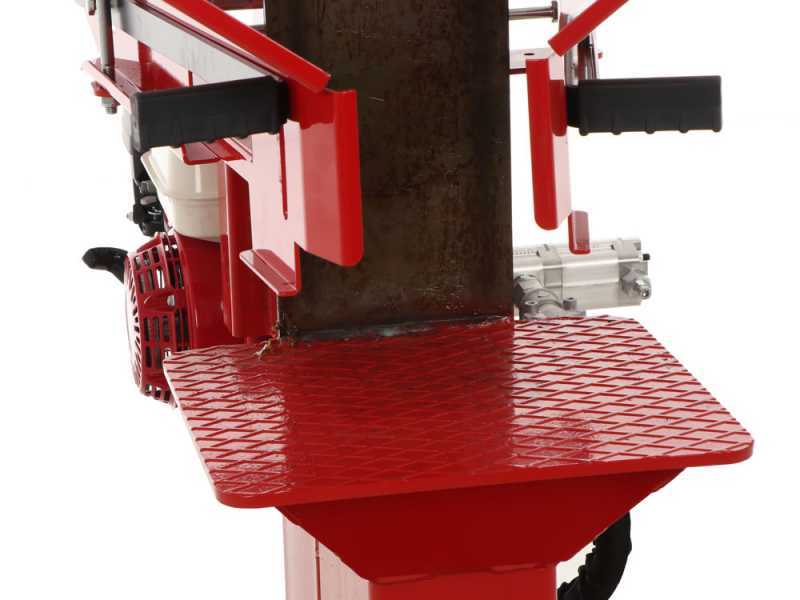

Steuerungen und Geschwindigkeitseinstellung

Der Holzspalter ist mit einem drehzahlgeregelten Zylinderantrieb ausgestattet.

Die Wahl zwischen einfacher und doppelter Geschwindigkeit erfolgt einfach durch mehr oder weniger Druck auf die Bedienelemente. Sobald der Keil den Stamm berührt, drückt der Bediener instinktiv stärker auf die Griffe, damit der Keil die gesamte Kraft des Holzspalters zum Spalten des Stammes einsetzt.

Die Zweihandhebel zur Bedienung der Maschine müssen vom Bediener unbedingt mit beiden Händen bedient werden. Dies dient dazu, jegliche Art von Verletzungen zu vermeiden.

Bei leichtem Druck auf die Hebel bewegt der Holzspalter den Schieberzylinder mit einer beträchtlichen Geschwindigkeit, wobei er eine geringe Druckkapazität beibehält, bis er mit dem zu spaltenden Holz in Kontakt kommt.

Bei stärkerem Druck auf die Steuergriffe verlangsamt der Kolben seine Geschwindigkeit erheblich, wodurch sich die Druckkapazität des Spaltkeils bis auf 16 Tonnen steigt.

- Schützende Gummidetails an den Griffen.

Haupteigenschaften

Der Holzspalter besteht aus dicken emaillierten Stahlprofilen, die einen sehr robusten Kastenrahmen bilden.

Im Gegensatz zu den meisten Holzspaltern auf dem Markt, deren Rahmen aus H-Trägern besteht, ist der Rahmen des Ceccato Holzspalters aus einer Kastenstruktur gefertigt und mit einer flachen Frontplatte verstärkt, auf der der Spaltkeil gleitet.

Die Platte ist aus hochfestem, gehärtetem Stahl, wobei dieser Stahl noch härter ist, als der der für die Rahmenkonstruktion verwendet wurde.

Das Ergebnis ist eine sehr starke Rahmen- und Stützstruktur, die praktisch unzerstörbar ist.

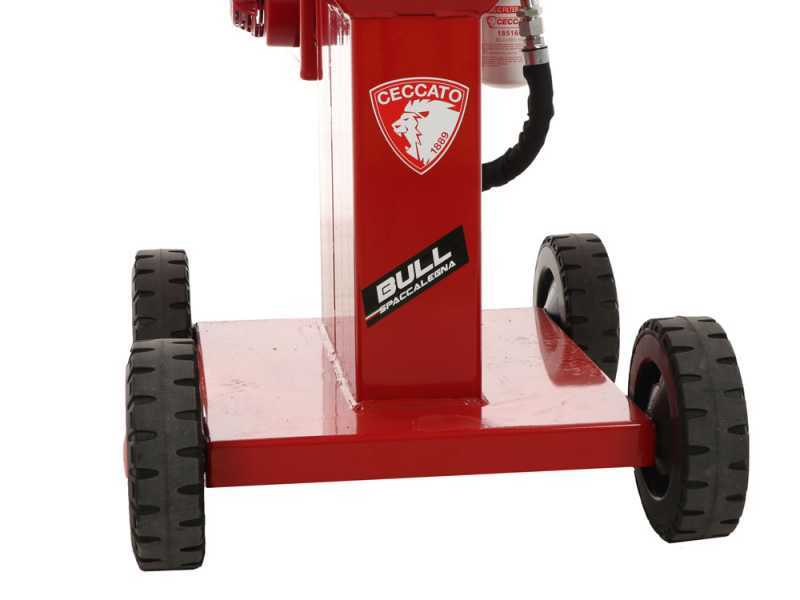

Der Holzspalter ist mit Rädern ausgestattet, um ihn leicht bewegen zu können, und er ist optimal ausbalanciert: Die Bewegung erfolgt über den Griff zum Neigen des Holzspalters sowie die Transporträder, die einen beeindruckenden Durchmesser von 25 cm haben.

Mit einer Hubkraft von nicht weniger als 16 Tonnen ist dieser Ceccato Holzspalter in der Lage, Stämme unterschiedlicher Größe bis zu einer maximalen Höhe von 50 cm und einem maximalen Durchmesser von 60 cm zu spalten.

In besonderen Situationen kann er auch mit Hilfe der speziellen Hebevorrichtung angehoben werden.

Die Arbeitsplatte misst 36x41 cm.

Bei der Herstellung dieser Maschine wurden alle Branchennormen berücksichtigt, um die Sicherheit des Bedieners zu gewährleisten.

Weitere Eigenschaften

Vorrichtung zum Blockieren des Aufstiegs des Keils bei verklemmten Stämmen.

Durch Drücken dieser oberen Stütze wird das Aufsteigen des Kolbens automatisch gestoppt. So können Sie in aller Sicherheit arbeiten und die Gefahr von Verletzungen an Händen und Handgelenken ausschließen.

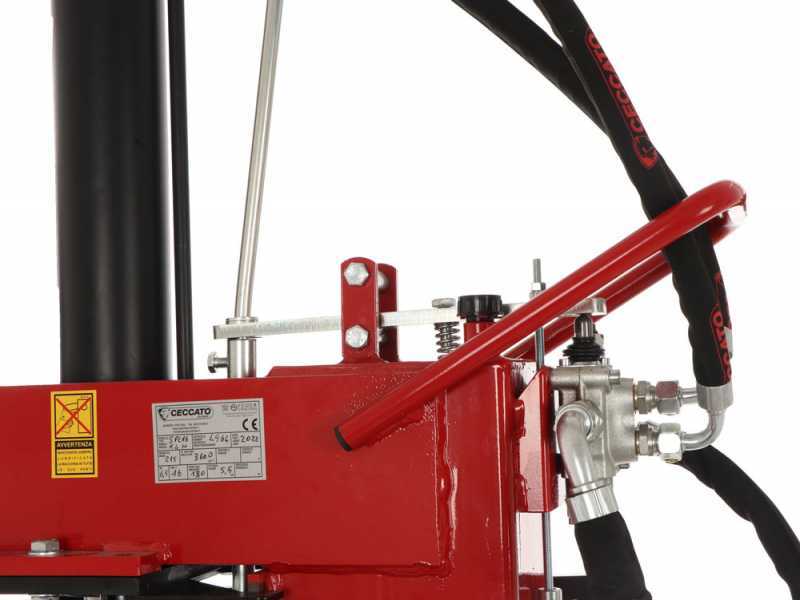

Detail des professionellen Hydraulikverteilers.

- Detail der Schläuche mit siebgedruckter Ummantelung.

Detail des Hydraulikölstands.

Einstellung des Kolbenhubs: Um kurze Stämme zu spalten und die Arbeit zu beschleunigen, kann der Hub durch Einwirkung auf den Verstellzylinder über den Spannschlüssel verstellt werden.

Detail vom Ölfilter.

Gratis & Serienausstattung

Im Lieferumfang

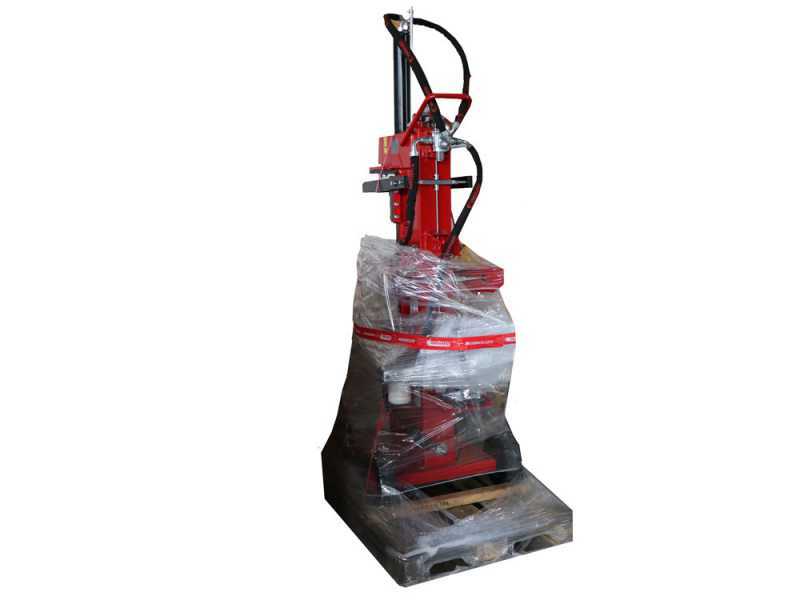

Der Holzspalter wird sorgfältig verpackt und auf eine Palette zugestellt.

Betriebs- und Wartungsanleitung im Lieferumfang enthalten.
