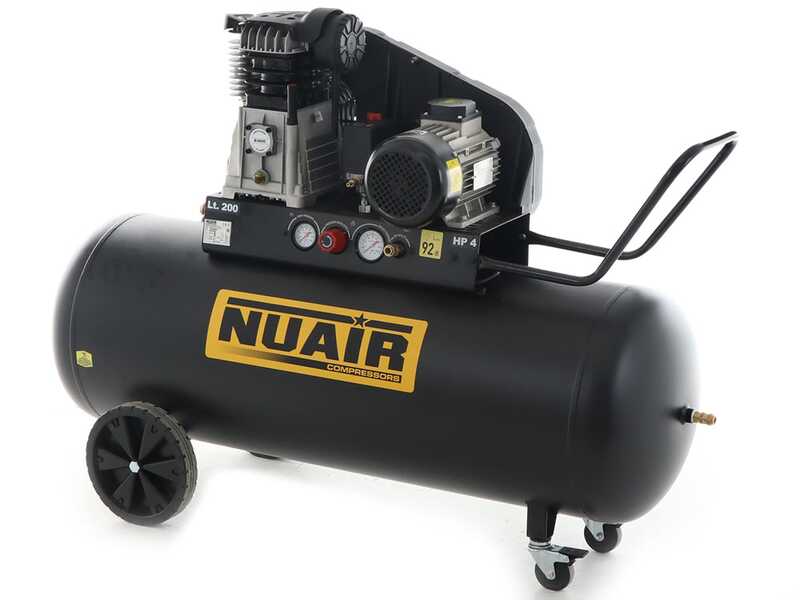

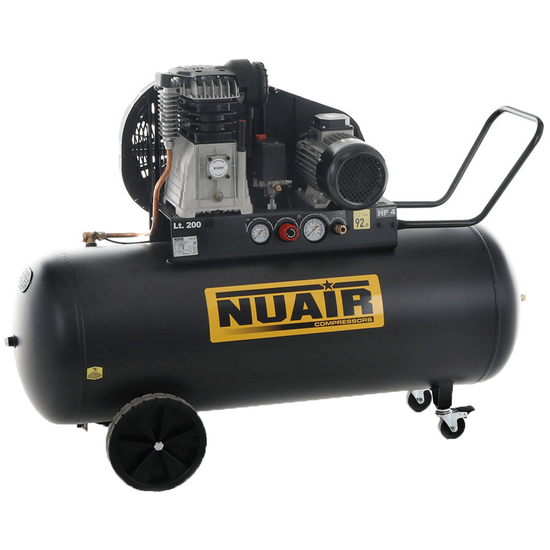

Nuair B3800B/4CT/200 Tech-Pro – Elektrischer Riemenkompressor 400V – 4-PS-Motor – 200 l

Nuair B3800B/4CT/200 TECH-PRO auf einen Blick

B3800B (Ansaugluft 480 l/min )

4CT - 4-PS-Drehstrom

200 – Fassungsvermögen des Tanks in Litern 200 L

Der Kompressor Nuair 3800B/4CT/200 TECH-PRO ist der Maßstab für Profis und anspruchsvolle Hobbyhandwerker, die eine zuverlässige , leistungsstarke und langlebige Maschine suchen.

Er ist mit einem Elektromotor mit einer Leistung von 4 PS ausgestattet, hat eine Druckluft-Ansaugkapazität von 480 Litern Luft pro Minute und kann einen maximalen Druck von 10 bar erzeugen.

Er verfügt über einen geräumigen Druckluft-Speicher mit 200 Litern Fassungsvermögen.

Er wiegt 113 kg und lässt sich dank seiner drei Räder und des oberen Griffs leicht transportieren.

Er eignet sich für verschiedene Arbeiten, wie zum Beispiel:

• Blasen
• Aufblasen
• Luftpistole
• Nageln Heften
• Zerstäubung</ li>
• Lackieren
• Leistungsstarkes Lackieren
• Schrauben
• Waschen
• Meißeln
• Schleifen
• Schmirgeln

Technische Eigenschaften:

Ansaugleistung: 480 l / min.

Pumpentyp: Riemenantrieb

Ansaugleistung: 480 l / min

Druck: 10 bar

Motorleistung: 4 PS

Tankinhalt: 200 Liter

Abmessungen:
- Breite: 1420 mm
- Höhe: 1010 mm
- Tiefe (oder Dicke): 530 mm

Gewicht: 113 kg

Versorgung: 400V dreiphasig

Leistung: 4 PS

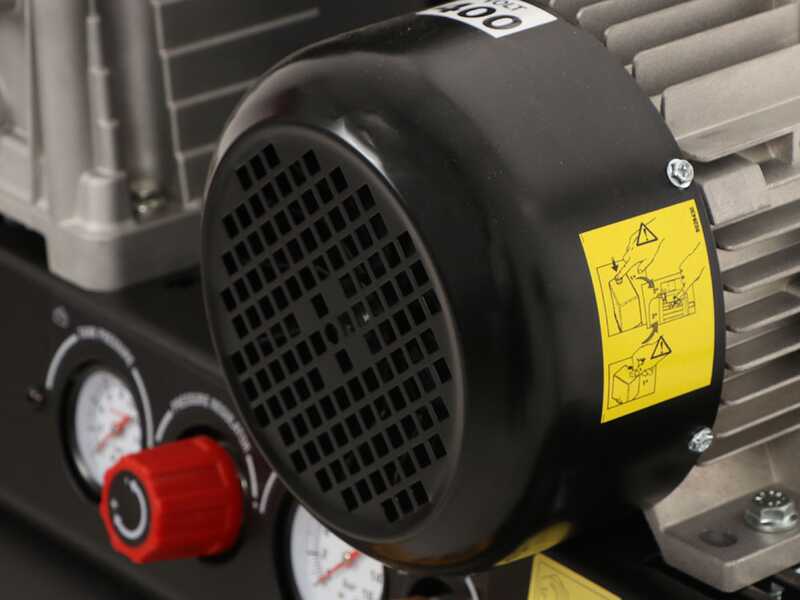

Der Induktionsmotor zeichnet sich durch seine lange Lebensdauer und seinen geringen Wartungsbedarf aus.

Dieser Motor ist nämlich bürstenlos, das Hauptverschleißteil von Elektromotoren. Gerade das nicht Vorhandensein dieser Komponente verleiht dem Motor seine sprichwörtliche Langlebigkeit.

Der Motor ist ein Spitzenprodukt hinsichtlich seiner Zuverlässigkeit, Geräuschlosigkeit, Haltbarkeit, Energieeffizienz und Wartung.

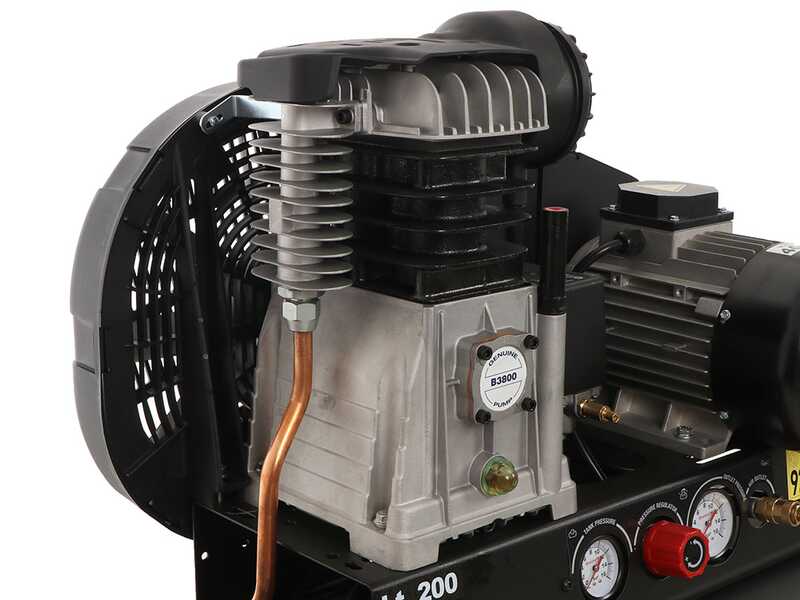

Ansaugleistung: 480 l/min
Art des Zylinderkopfes: Zweizylinder mit Gusseisenzylinder
Ansaugart: einstufig
Schmierung: Ölschmierung
Anzahl der Umdrehungen: 1400 U/Min

Die Drehzahl des Zylinderkopfs beeinflusst die Lebensdauer und die Qualität des Kompressors.

Je niedertouriger ist die Drehzahl, desto längere ist die Lebensdauer des Kompressors. Die Geschwindigkeitsreduzierung wird durch Riemenscheiben mit unterschiedlichen Durchmessern erreicht, die am Motor bzw. am Kopf angebracht sind.

Detail des Bullauges zur Ölkontrolle

Detail der seitlichen Kühlkammer, die für die Kühlung der Luft am Austritt sorgt.

Die Bedienelemente des Kompressors B3800B/4CT/200 TECH-PRO sind einfach und intuitiv:

Hauptschalter

Manometer (Ausgangsdruck)

Manometer (Tankluftdruck)

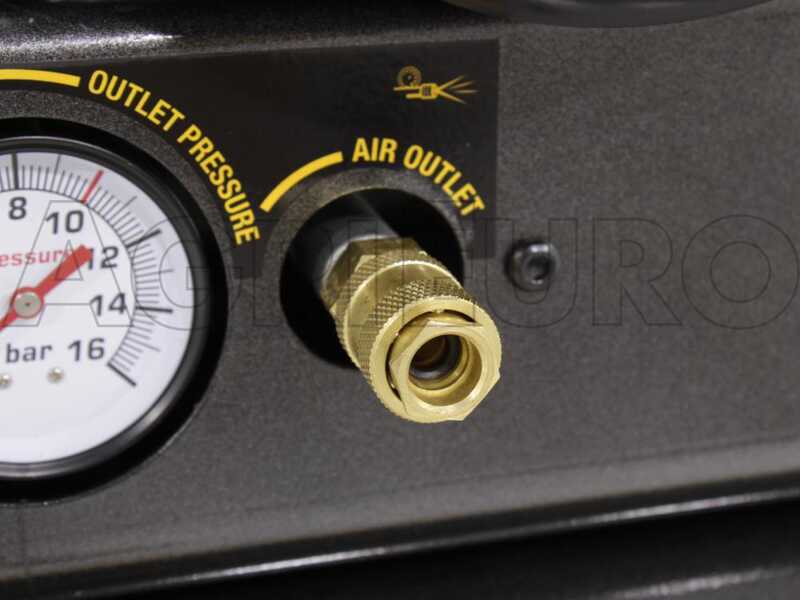

Anschlüsse am Kompressorausgang

Druckeinstellknopf

Der Riemenantrieb ist ein besonderes Merkmal dieser Nuair-Kompressoren.

Die Verwendung des Riemens in Verbindung mit einem Induktionsmotor trägt zur Langlebigkeit dieses Kompressors bei, da die Anzahl der Umdrehungen des Zylinderkopfs drastisch reduziert wird und den Verschleiß verringert.

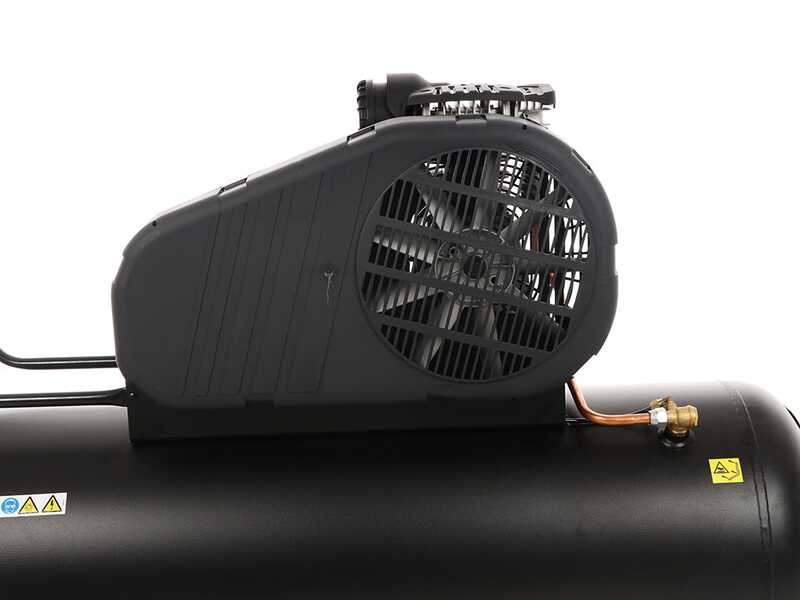

Das Schutzgitter dient dazu, den Riemen und das Getriebe vor äußeren Gegenständen zu schützen, die sie während des Betriebs durch Anstoßen beschädigen könnten. Es ermöglicht auch den Riemenzustand zu überprüfen.

Dreiphasiges Kabel.

Ergonomischer Griff

Große Kunststoffräder

Drehbare Vorderräder

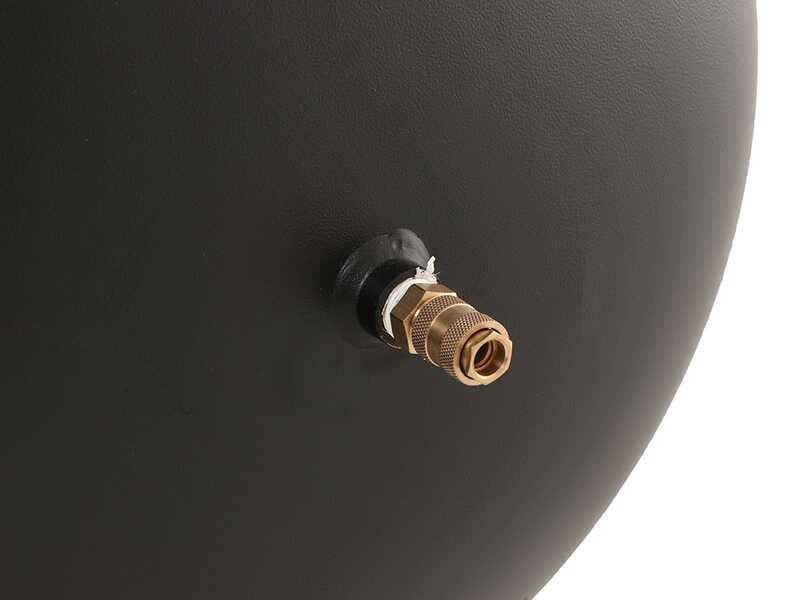

Direkter Tankanschluss

Kondensablassventil

Empfehlungen für den Gebrauch

Um eine maximale Lebensdauer und Effizienz der Maschine zu gewährleisten, sind die folgenden Hinweise strikt zu beachten. Ihre Nichtbeachtung gilt als unsachgemäße Verwendung und kann zu schweren Schäden am Produkt führen, die nicht von der Garantie abgedeckt sind.

• Wartung des Druckluftbehälters und Ablassen des Kondenswassers: Die in der angesaugten Luft enthaltene Feuchtigkeit sammelt sich infolge des Verdichtungsprozesses als Kondenswasser am Boden des Druckluftbehälters. Lassen Sie das Kondenswasser nach jedem Gebrauch über das untere Ablassventil ab. Öffnen Sie das Ventil dabei vorsichtig, um ein schlagartiges Austreten zu vermeiden. Wird diese Wartungsmaßnahme nicht durchgeführt, kann es zu Korrosion im Inneren des Druckluftbehälters kommen. Darüber hinaus verringert angesammeltes Kondenswasser das nutzbare Luftvolumen, was zu ungewöhnlich häufigem Wiederanlaufen des Motors und zum Mitreißen von Verunreinigungen zu den angeschlossenen Werkzeugen führen kann. Dadurch besteht die Gefahr einer vorzeitigen Beschädigung des gesamten Systems.

• Eignung von Verlängerungskabeln: Verwenden Sie keine ungeeigneten Verlängerungskabel. Aufgrund der hohen Motorleistung muss eine konstante Stromversorgung gewährleistet sein. Ein zu geringer Kabelquerschnitt verursacht Spannungsabfälle, wodurch der Motor seine korrekte Betriebsdrehzahl nicht erreicht. Dies kann zu übermäßiger Erwärmung und dauerhaften Schäden an den elektrischen Bauteilen führen. Verwenden Sie ausschließlich Kabel mit einem Mindestquerschnitt von 2,5 mm². Dieser Querschnitt ist erforderlich, um die hohe Stromaufnahme insbesondere während des Anlaufvorgangs sicher zu bewältigen.

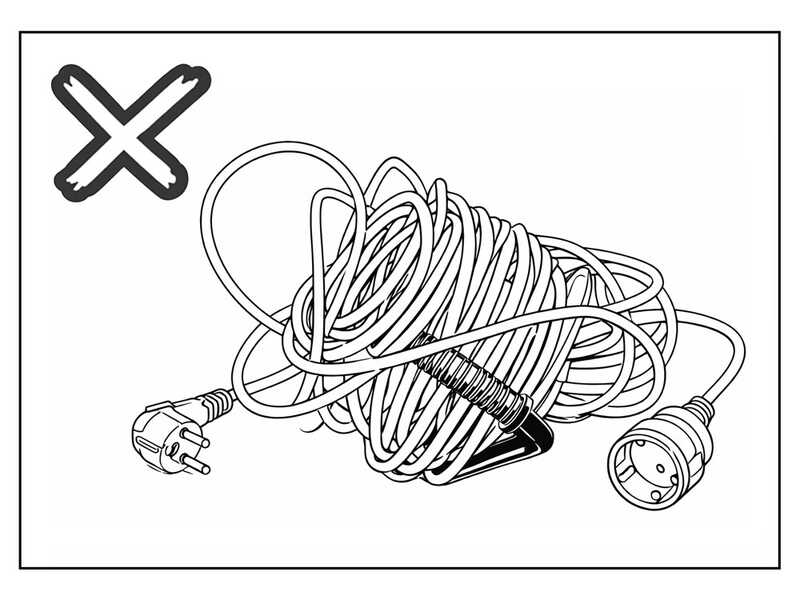

Wickeln Sie das Verlängerungskabel vor dem Gebrauch vollständig ab. Verwenden Sie die Maschine niemals, wenn das Netzkabel teilweise aufgewickelt oder in Schlaufen zusammengelegt ist. Die dadurch entstehende Wärmeentwicklung kann zum Schmelzen des Kabels führen und schwere elektrische Schäden am Motor oder Brandgefahr verursachen.

• Aufstellung und Betriebsumgebung: Der Kompressor darf ausschließlich in trockenen, feuchtigkeitsfreien Räumen aufgestellt werden, die zuverlässig vor Witterungseinflüssen und möglichen Wasserspritzern geschützt sind. Eine ausreichende Belüftung muss gewährleistet sein. Halten Sie dazu einen freien Abstand von mindestens 50 cm zwischen der Maschine und Wänden oder anderen Hindernissen ein, damit eine ausreichende Luftzirkulation und wirksame Wärmeabfuhr gewährleistet sind. Die Umgebungsluft muss zudem möglichst sauber und frei von Staub, Rauch, chemischen Dämpfen und entzündlichen Gasen sein. Bei Nichtbeachtung dieser Vorschriften bestehen insbesondere folgende Risiken:

1. Kritische Überhitzung: Eine unzureichende Belüftung oder die Aufstellung in beengten Bereichen beeinträchtigt die Kühlung des Motors und des Pumpenaggregats und verkürzt deren Lebensdauer.

2. Beeinträchtigung der Sicherheit: Flüchtige oder entzündliche Stoffe können die Unversehrtheit der Maschine oder die Sicherheit des Bedieners gefährden.

• Behinderung der Kühl- und Belüftungssysteme: Während des Betriebs darf der Kompressor nicht mit Planen, Kartons oder provisorischen Abdeckungen abgedeckt werden, da diese den für die Kühlung der internen Bauteile erforderlichen Luftstrom behindern. Werden die Lüftungsöffnungen blockiert, steigt die Betriebstemperatur schnell an, wodurch irreversible Schäden am Motor und an den Dichtungen des Pumpenaggregats entstehen können. Werden während längerer Stillstandszeiten Schutzabdeckungen verwendet, müssen diese vor jedem Startversuch vollständig entfernt werden, damit die Wärmeabfuhr uneingeschränkt funktioniert und eine kritische Überhitzung vermieden wird.

• Stromversorgung und Eignung der Anschlüsse: Der Kompressor darf ausschließlich an eine Steckdose angeschlossen werden, die für die Nennleistung des Motors ausgelegt ist. Verwenden Sie keine ungeeigneten Steckdosen oder Anschlüsse, die übermäßig weit von der Hauptstromversorgung entfernt sind. Bei Nichtbeachtung dieser Vorgaben kann eine unzureichende Versorgungsspannung auftreten, die insbesondere den Anlaufvorgang erheblich beeinträchtigt. Dies kann zu Anlaufschwierigkeiten, ungewöhnlich hohen Belastungen und zum plötzlichen Auslösen der Schutzeinrichtungen (Leitungsschutzschalter oder Fehlerstrom-Schutzeinrichtungen) führen.

• Außerbetriebnahme und Umgang mit Restdruck: Lassen Sie den Druckluftbehälter während längerer Stillstandszeiten nicht unter Druck stehen. Nach dem Ausschalten (OFF-Stellung) muss der Restdruck abgelassen und das Ablassventil geöffnet werden. Lassen Sie den Druckluftbehälter drucklos und entleert, damit die im Inneren verbliebene Feuchtigkeit verdunsten kann. Ein dauerhaft unter Druck stehender Behälter begünstigt die Ansammlung von Kondenswasser und beschleunigt den Verschleiß pneumatischer Bauteile wie Membranen und Ventile. Dadurch werden die allgemeine Zuverlässigkeit des Systems und seine Lebensdauer erheblich beeinträchtigt.

• Kontrolle des Ölstands: Kontrollieren Sie vor jedem Gebrauch den Ölstand des Pumpenaggregats. Der Ölstand muss innerhalb des am Schauglas bzw. am Ölmessstab angegebenen Bereichs liegen, sofern vorhanden. Verwenden Sie den Kompressor nicht bei zu niedrigem oder zu hohem Ölstand oder bei verunreinigtem Öl. Ein zu niedriger Ölstand kann zu Überhitzung, erhöhtem Verschleiß, zum Festfressen des Pumpenaggregats und zu Schäden führen, die nicht von der Garantie abgedeckt sind. Ein zu hoher Ölstand kann Undichtigkeiten, Ölaustritt und das Mitreißen von Öl in den Druckluftkreislauf verursachen.

Betriebsposition: Verwenden Sie den Kompressor ausschließlich in aufrechter Position auf einer ebenen und stabilen Fläche. Der Betrieb auf geneigten Flächen kann die ordnungsgemäße Schmierung des Pumpenaggregats beeinträchtigen.
