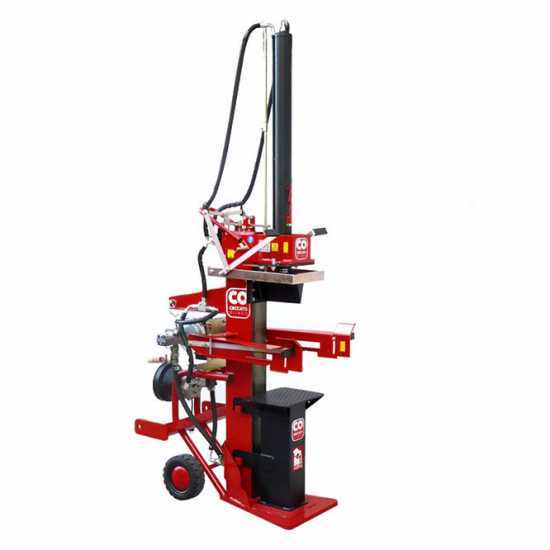

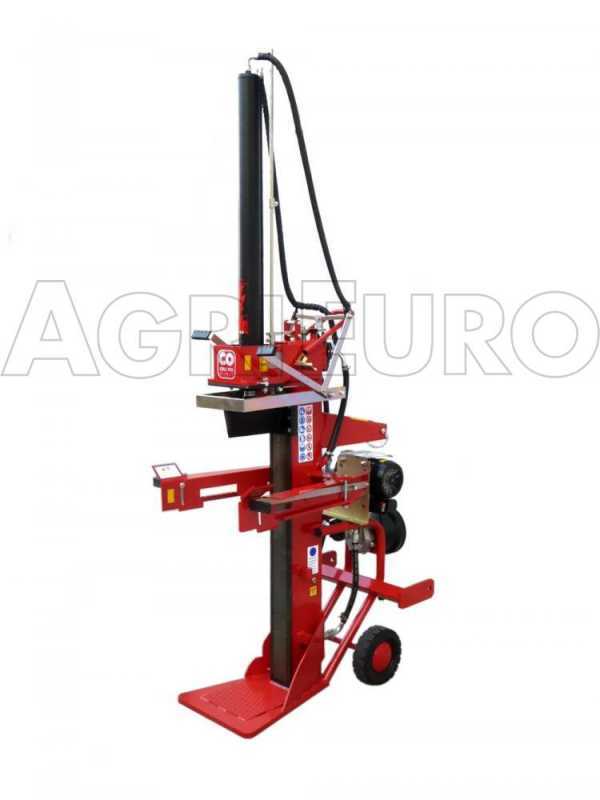

Ceccato KOMBI SPLET13 - Holzspalter - Antrieb: Traktor / E-Motor - 13 T - Kolbenhub 1100

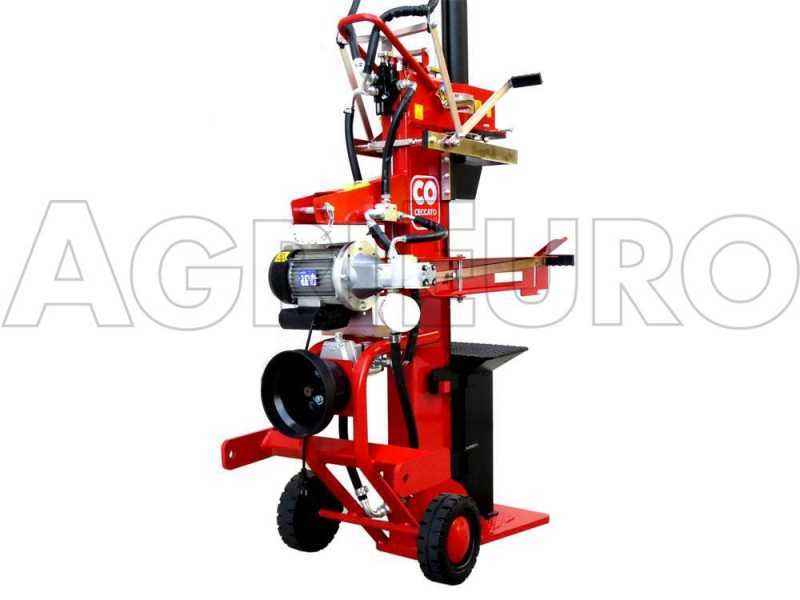

Der Ceccato Olindo Holzspalter Bull SPLET13 ist stehend und hat einen kombinierten Antrieb. Er ist für Profis vorgesehen und ist nämlich mit einem großen Spaltmesser ausgestattet, der durch Führungen aus dickem Stahl gleitet. Der Holzspalter nutzt einen Antrieb über Kardanwelle, die durch die Zapfwelle zum Traktor verbindet wird, oder über den 3 PS einphasigen E-Motor.

Die 13 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 114 cm lang zu spalten. Das ist durch die zusätzlichen Steuerungen möglich, die im oberen Teil der Maschine sich befinden und die sehr lange Stämme spalten können.

Der Holzspalter ist mit einer Doppelpumpe im E-Motor und einer Pumpe mit großer Fördermenge im Übersetzungsgetriebe ausgestattet, um den Antrieb über Kardanwelle zu ermöglichen, der eine starke Spaltkraft und eine hohe Geschwindigkeit gewährleistet.

Er ist mit einem Schutzbügel und einem automatischen System für die Steuerung des einstellbaren Kolbenhubs ausgerüstet. Der Kolben ist zum Verstauen verschließbar.

Dieser professionelle Holzspalter gewährleistet ein sicheres und einfaches Spalten: der SPLET13 verfügt über Sicherheitsvorrichtungen zum Schutz des Benutzers.

Der Holzspalter Ceccato Bull wurde völlig in Italien hergestellt.

Das Gerät gehört zur Holzspalter-Baureihe Bull von Ceccato Olindo.

KEIL: Keil mit 3° Neigung nach der Säule.

GRUNDPLATTE: die Dicke der Stützplatte ist 50 mm, sie gewährleistet die Festigkeit der Maschine; die Grundplatte ist 100 mm länger als den Keilrand.

HUB: der Keil am Hubende hat einen Abstand von 100 mm von der Stützplatte.

OBERHEBEL: abgekürzte Hebel, damit sie der Richtlinie entsprechen.

UNTERARMHEBEL: abgekürzte Hebel für die Stützarme, derer Höhe die Sicherheitsmaßnahme einhält. Die Form vermeidet den Stammfall auf den Arbeiter.

HYDRAULIKSCHLÄUCHE: größeres Schlauchdurchmesser, das ermöglicht eine niedrigere Öltemperatur. Schutz und Abschirmung mit siebgedruckter Tuchhülle Ceccato Olindo mit Stahlbolzen. Im Fall von Bruch oder Explosion des Schlauches hält sie das Öl zurück und verdunstet es.

STAMMHEBER: Hebevorrichtung, synchronisiert mit der Bewegung des Keils.

Auf jeder Maschine gibt es die Piktogramme je nach der Richtlinie und alle Bedienungs- und Wartungsanleitungen wurden aktualisiert.

Die Holzspalter Ceccato entsprechen der Richtlinie DIN EN 609-1:2017.

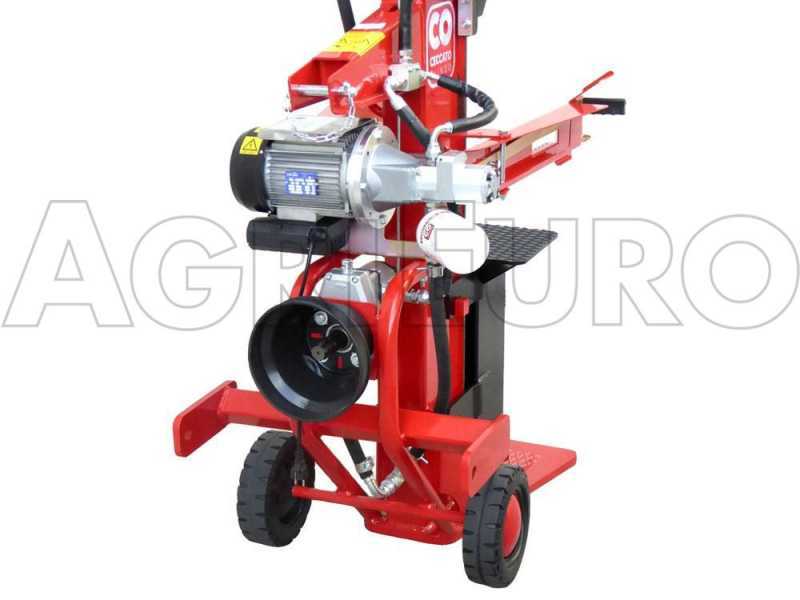

Der Holzspalter kann am Hausstromnetz angeschlossen werden, indem er einen 3 PS Einphasenmotor 230V 2.2 Kw einsetzt.

Der Motor nutzt eine leistungsfähige hydraulische Doppelpumpe. Der Betriebsdruck der Pumpen liegt bei max 230 bar und ihre Leistung beträgt 19 Liter pro Minute. Die Pumpen liefern dem Kolben das Öl vom Tank. Der Kolben dient als Schieber.

Der ganze Maschinenkörper dient als Tank des Hydrauliköls.

Dank der Doppelpumpe ist die Geschwindigkeit des Kolbens doppelt (oder sogar mehr als doppelt) im Vergleich zu den üblichen Holzspaltern, die mit einem 3PS Motor und nur einer Pumpe ausgestattet sind.

Die Doppelpumpe erlaubt es, die Arbeitszeit um die Hälfte reduzieren und die Leistung des Holzspalters zu verbessern.

Die Doppelpumpe wurde in Italien hergestellt.

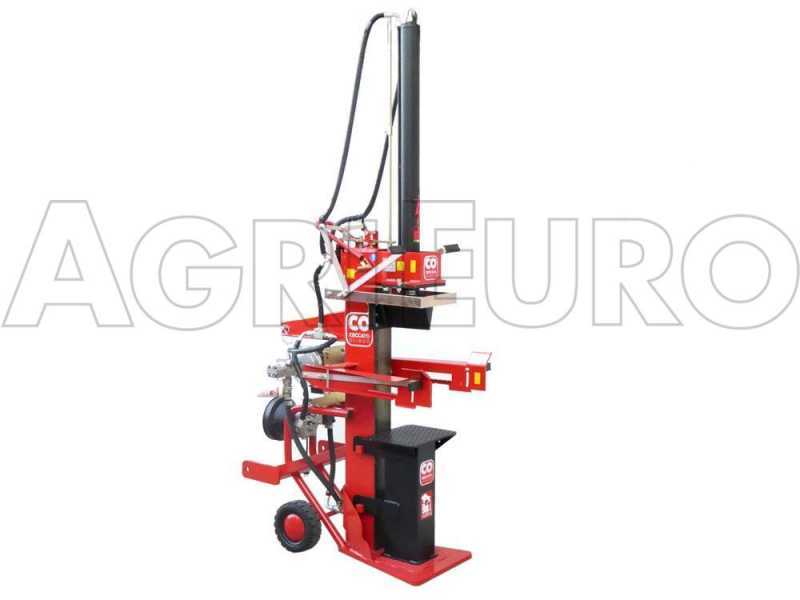

Der Holzspalter kann über Kardanwelle zum Traktor verbindet werden.

Der Holzspalter nutzt eine leistungsfähige Hydraulikpumpe. Der Betriebsdruck der Pumpe liegt bei max 230 bar und ihre Leistung beträgt 26 Liter pro Minute. Die Pumpe liefert dem Kolben das Öl vom Tank. Der Kolben dient als Schieber.

Der ganze Maschinenkörper dient als Tank des Hydrauliköls.

Die Dreipunktaufnahme am Chassis verbindet den Holzspalter mit dem Traktor.

Übersetzungsgetriebe aus gehärtetem Stahl im Ölbad. Außenbeschichtung aus Aluminiumguss.

Das Übersetzungsgetriebe überträgt der Hydraulikpumpe das Momentgelenk durch die Kardanwelle.

Die 13 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 114 cm lang zu spalten. Das ist durch die zusätzlichen Steuerungen möglich, die im oberen Teil der Maschine sich befinden und die sehr lange Stämme spalten können.

Das ist dank des robusten und großen Zylinders möglich. Der Zylinder hat einen 90 mm Durchmesser und der Kolben drin hat einen 50 mm Durchmesser.

Gleitlager lassen den 1100 mm Kolben durch die Führung aus Stahl gleiten, die den Zylinder sogar unter größtem Aufwand schützt. Der Zylinder wird von Seitenführungen aus ABS-Material unterstützt, dessen Kontaktstücke aus Bronze ersetzbar sind.

Die Führungen sind aus einem hochfesten und verschleißfesten Material und dank der Kontaktstücke aus Bronze können die Stahlträgerplatte auf der Spaltsäule schützen.

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann der Hub durch den Haltekeil eingestellt werden.

Abnehmbarer und verschließbarer Kolben, um die Höhe des Holzspalters zu reduzieren.

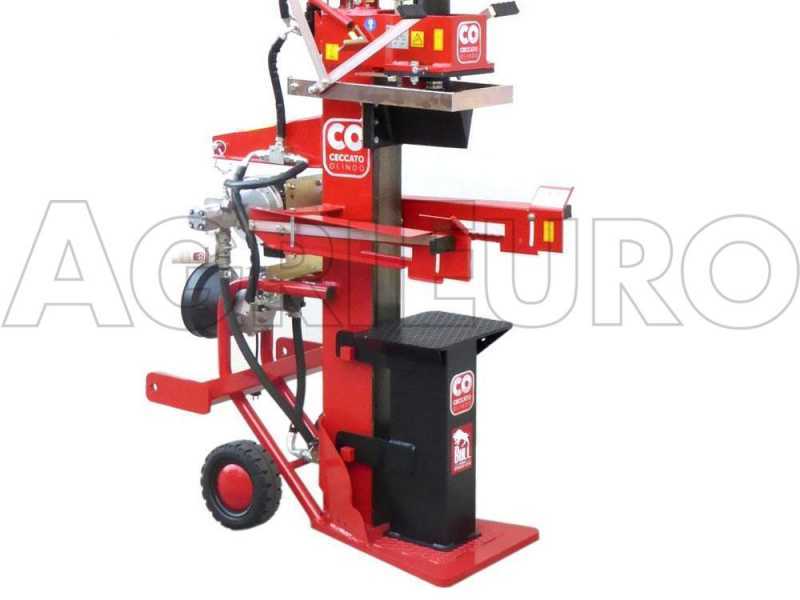

Der Holzspalter ist mit einer Anlage mit wechselhafter Geschwindigkeit und Doppelsteuerung ausgestattet, um den Kolben zu betätigen.

Im Detail die oberen Steuerungen und die unteren Steuerungen

Die Doppelsteuerhebel werden durch eine Zweihandbedienung betätigt. Dies vermeidet Unfälle.

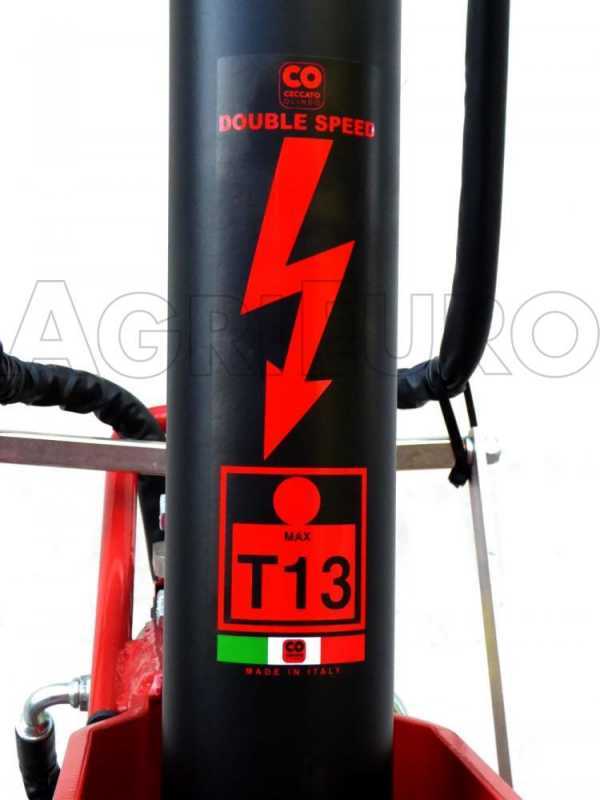

Durch einen leichten Druck lässt der Holzspalter den Kolben sehr schnell bewegen (bis 23 cm/s) und dadurch wird ein leichter kontinuierlicher Druck bis zum Kontakt mit den Spaltstämmen ausgeübt.

Mit einem zunehmenden Druck auf die Steuerhebel ist die Geschwindigkeit des Kolbens niedriger (bis 9 cm/s) und die Spaltkraft des Kolbens nimmt bis 13t zu.

Die Einzel- oder Doppelgeschwindigkeit kann gewählt werden, indem man bzw. leichteren oder größeren Druck auf die Steuerhebel ausübt. Instinktiv übt der Benutzer größeren Druck auf die Steuerhebel beim Kontakt des Spaltkeils mit den Stämmen aus, um die Spaltkraft des Spaltkeils zum Spalten zu konzentrieren.

Der Holzspalter ist mit Röhren aus dickem emailliertem Stahl ausgestattet, die einen hochfesten Kastenrahmen bilden. Die meisten Holzspalter am Markt haben einen Rahmen in H-Form, aber der Holzspalter Ceccato hat einen Rahmen mit Kastenprofilen, der von einer Spaltsäule unterstützt wird, auf der der Keil gleitet. Die Spaltsäule ist aus hochfestem gehärtetem Stahl gefertigt, der haltbarer als der Stahl des Rahmens ist. Daraus ergibt sich eine extrem robuste und haltbare Struktur.

Der Holzspalter ist mit Rädern für den Transport ausgerüstet und sein Gewicht ist sehr gut verteilt: der Benutzer kann allein den Holzspalter verschieben, obwohl der Holzspalter über 300 kg wiegt.

Im Detail die Transporträder mit 27 cm Durchmesser.

Dreipunktaufnahme: Oberteil

Dreipunktaufnahme: Unterteil

Im Detail die Kupplungsstelle zum Heben

Die im Bereich geltenden Gesetze wurden bei der Herstellung des Geräts eingehalten, um die Arbeit des Benutzers sicher zu machen.

Eine Blockierungsvorrichtung vermeidet den Rücklauf des Keils bei versenkten Stämmen. Durch solche Vorrichtung wird der Kolbenrücklauf blockiert. Dies ermöglicht eine sichere Arbeit und vermeidet Unfälle an den Händen und Handgelenken.

Im Detail den Spaltkeil

Im Detail den Hydraulikverteiler

Im Detail den Spalttisch, der abgenommen werden kann, um Stämme am Boden zu spalten.

Im Detail den Stöpsel des Hydrauliköltanks

Im Detail den Ölstandanzeiger

Ceccato Olindo Ölfilter mit Patrone: groß, professionell und ersetzbar.

Sehr dicke untere Spaltplatte

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann der Lauf durch den Haltekeil eingestellt werden.

Im Detail die Seitenführung des Keils aus ABS-Material mit Kontaktstücken aus Bronze.
