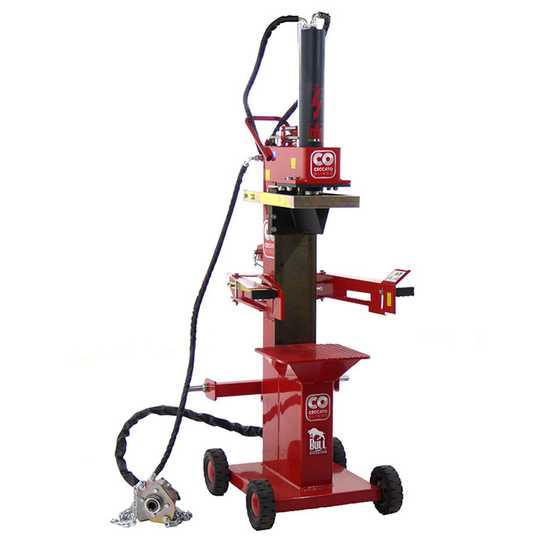

Ceccato BULL SPLT13R4 - Holzspalter für Traktor - stehend - 13 T - Kolbenhub 500 mm

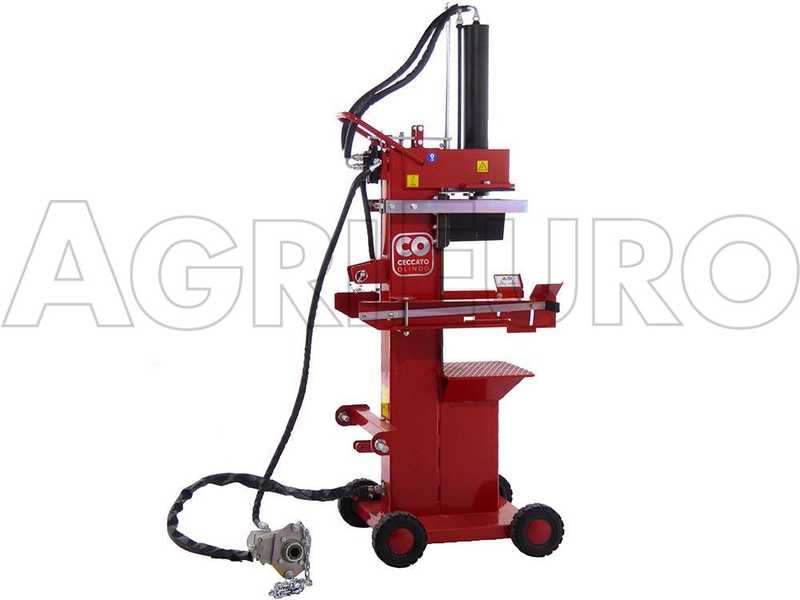

Der Holzspalter Bull SPLT13R4 von Ceccato Olindo ist stehend und hat eine fahrbare Pumpe. Er wurde für Profis und anspruchsvolle Hobbyisten vorgesehen.

Er ist mit einem großen Spaltmesser aus hochfestem gehärtetem Stahlguss gefertigt, der durch Führungen aus dickem Stahl gleitet. Dank solches Materials bleibt der Zylinder sogar unter größtem Aufwand unversehrt.

Der Antrieb des Holzspalters Bull SPLE13R4 erfolgt durch Traktor dank einer fahrbaren Pumpe, die an der Zapfwelle angeschlossen wird. Der Einsatz der Kardanwelle ist NICHT notwendig. Die Pumpeneinheit und das Übersetzungsgetriebe werden an der Zapfwelle des Traktors angeschlossen, damit wird eine starke Spaltkraft und eine große Geschwindigkeit bei der Arbeit gewährleistet.

Die 13 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 52 cm lang zu spalten.

Er ist mit einem Schutzbügel und einem automatischen System für die Steuerung des einstellbaren Kolbenhubs ausgerüstet. Der Kolben ist zum Verstauen verschließbar und daher ist die Höhe des Holzespalters bei gesenktem Kolben niedriger.

Dieser professionelle Holzspalter gewährleistet ein sicheres und einfaches Spalten: er ist mit Sicherheitsvorrichtungen zum Schutz des Benutzers ausgerüstet.

Das Gerät gehört zur Holzspalter-Baureihe Bull von Ceccato Olindo und wurde völlig in Italien hergestellt.

KEIL: Keil mit 3° Neigung nach der Säule.

ARMHEBEL: Hebel für die Stützarme, derer Höhe die Sicherheitsmaßnahme einhält. Die Form vermeidet den Stammfall auf den Arbeiter.

HYDRAULIKSCHLÄUCHE: größeres Schlauchdurchmesser, das ermöglicht eine niedrigere Öltemperatur. Schutz und Abschirmung mit siebgedruckter Tuchhülle Ceccato Olindo mit Stahlbolzen. Im Fall von Bruch oder Explosion des Schlauches hält sie das Öl zurück und verdunstet es.

HÖHE DER ARBEITSFLÄCHE: höhere Arbeitsfläche dank der Änderung der Grundplatte und 4 größerer Räder, einfacher zu transportieren.

Auf jeder Maschine gibt es die Piktogramme je nach der Richtlinie und alle Bedienungs- und Wartungsanleitungen wurden aktualisiert.

Die Holzspalter Ceccato entsprechen der Richtlinie DIN EN 609-1:2017.

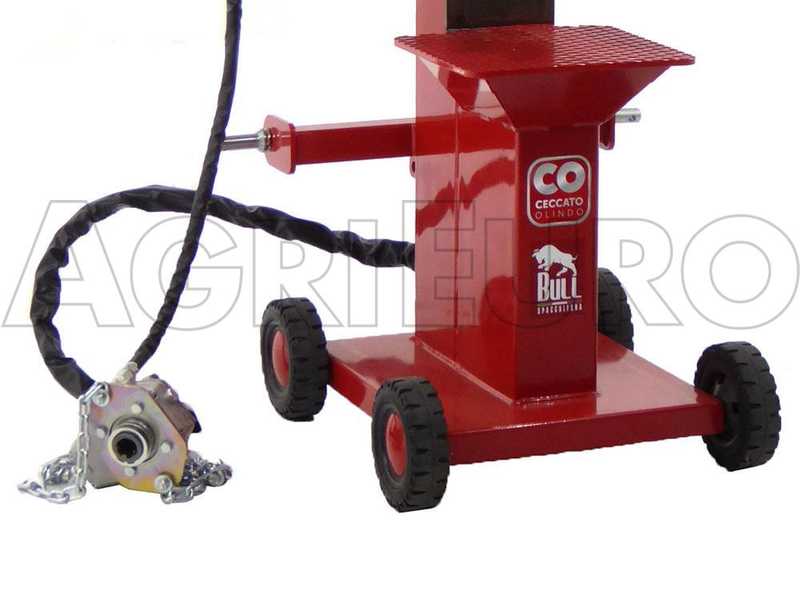

Der Holzspalter soll mittels der fahrbaren Pumpe zum Traktor verbindet werden.

Der SPLT13R4 verfügt über eine Pumpeneinheit und ein Übersetzungsgetriebe, das an der Zapfwelle des Traktors angeschlossen wird. Damit wird eine starke Spaltkraft und eine hohe Geschwindigkeut bei der Arbeit gewährleistet.

Das Übersetzungsgetriebe überträgt der fahrbaren Hydraulikpumpe das Momentgelenk. Der Betriebsdruck der Pumpe liegt bei max 230 bar und ihre Leistung beträgt 26 Liter pro Minute. Die Pumpe liefert dem Kolben das Öl vom Tank. Der Kolben dient als Schieber.

Der ganze Maschinenkörper dient als Tank des Hydrauliköls.

Die Dreipunktaufnahme am Chassis und die Sicherheitsketten der fahrbaren Pumpe verbinden den Holzspalter mit dem Traktor.

Der Einsatz der fahrbaren Pumpe macht den Einsatz der Kardanwelle NICHT notwendig (wie bei den anderen Holzspaltern für Traktor).

Die fahrbare Pumpe wurde ausschließlich in Italien hergestellt.

Die 13 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 52 cm lang zu spalten.

Das ist dank des robusten und großen Zylinders möglich. Der Zylinder hat einen 80 mm Durchmesser und der Kolben drin hat einen 40 mm Durchmesser.

Gleitlager lassen den Kolben durch die Führung aus Stahl gleiten, die den Zylinder sogar unter größtem Aufwand schützt. Der Zylinder wird von Seitenführungen aus hochfestem ABS-Material unterstützt, dessen Kontaktstücke aus Bronze ersetzbar sind.

Die Führungen sind aus einem hochfesten und verschleißfesten Material und dank der Kontaktstücke aus Bronze können die Stahlträgerplatte auf der Spaltsäule schützen.

Der Holzspaltkeil ist aus hochfestem gehärtetem Stanzstahl gefertigt.

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann man den Hub durch den Haltekeil einzustellen.

Abnehmbarer und verschließbarer Kolben, um die Höhe des Holzspalters beim Verstauen zu reduzieren.

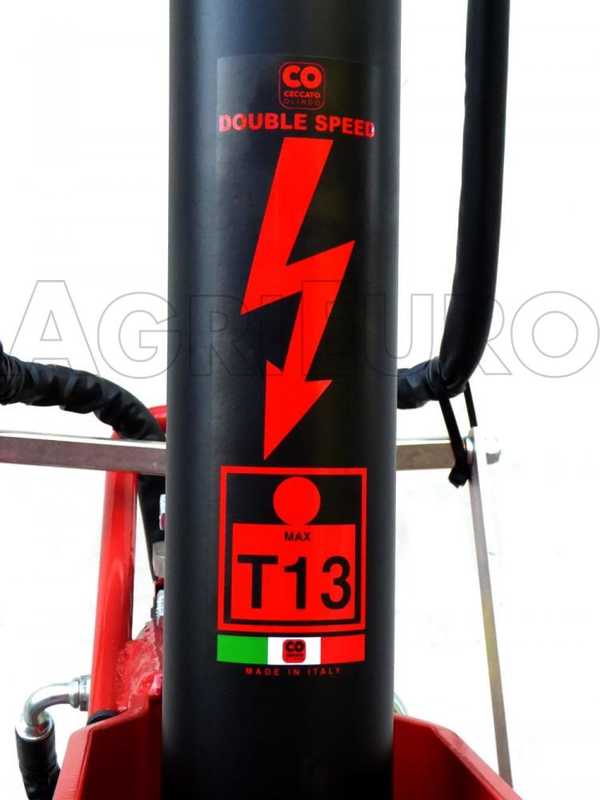

Der Holzspalter ist mit einer Anlage mit wechselhafter Geschwindigkeit ausgestattet.

Die Doppelsteuerhebel sollen durch eine Zweihandbedienung betätigt werden. Dies vermeidet Unfälle.

Durch einen leichten Druck lässt der Holzspalter den Kolben sehr schnell bewegen und dadurch wird ein leichter kontinuierlicher Druck bis zum Kontakt mit den Spaltstämmen ausgeübt.

Mit einem zunehmenden Druck auf die Steuerhebel ist die Kolbengeschwindigkeit niedriger und die Spaltkraft des Kolbens nimmt bis 13t zu.

Die Einzel- oder Doppelgeschwindigkeit kann gewählt werden, indem man bzw. leichteren oder größeren Druck auf die Steuerhebel ausübt. Instinktiv übt der Benutzer größeren Druck auf die Steuerhebel beim Kontakt des Spaltkeils mit den Stämmen aus, um die Spaltkraft des Spaltkeils zum Spalten zu konzentrieren.

Der Holzspalter ist mit Röhren aus dickem emailliertem Stahl ausgestattet, die einen hochfesten Kastenrahmen bilden. Die meisten Holzspalter am Markt haben einen Rahmen in H-Form, aber der Rahmen von Ceccato hat Kastenprofilen und ist von einer verstärkten Spaltsäule, auf der der Keil gleitet. Die Spaltsäule ist aus gehärtetem Stahl gefertigt, der haltbarer als der Stahl des Rahmens ist. Daraus ergibt sich eine extrem robuste und haltbare Struktur.

Der Holzspalter ist mit Rädern für den Transport ausgerüstet und sein Gewicht ist sehr gut verteilt: der Benutzer kann allein den Holzspalter verschieben, obwohl der Holzspalter fast 200 kg wiegt.

Im Detail die Transporträder mit 27 cm Durchmesser.

Im Detail die Kupplungsstelle zum Heben

Dreipunktaufnahme: Oberteil

Dreipunktaufnahme: Unterteil

Die im Bereich geltenden Gesetze wurden bei der Herstellung des Geräts eingehalten, um die Arbeit des Benutzers sicher zu machen.

Eine Blockierungsvorrichtung vermeidet den Rücklauf des Keils bei versenkten Stämmen. Durch solche Vorrichtung wird der Rücklauf des Spaltkeils blockiert. Dies ermöglicht eine sichere Arbeit und vermeidet Unfälle an den Händen und Handgelenken.

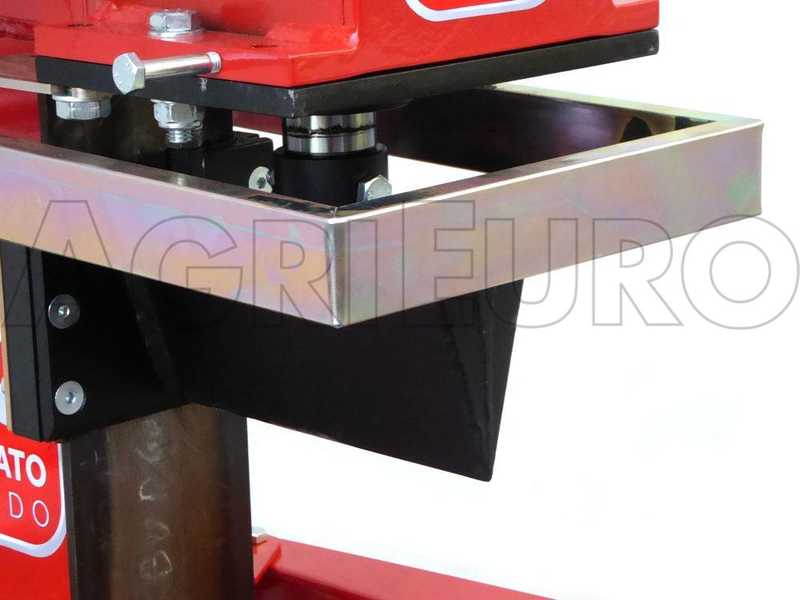

Im Detail den Spaltkeil

Im Detail den Hydraulikverteiler

Im Detail den Stöpsel des Hydrauliköltanks

Im Detail den Ölstandanzeiger

Sehr dicke untere Spaltplatte

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann der Lauf durch den Haltekeil eingestellt werden.

Im Detail die Seitenführung des Keils aus ABS-Material mit Kontaktstücken aus Bronze.
