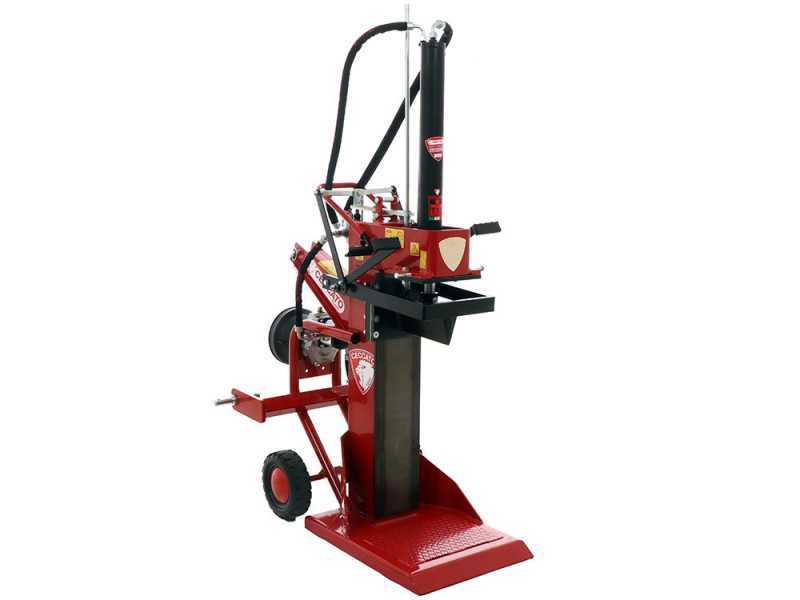

Ceccato BULL SPLT13 - Holzspalter - für Traktor, stehend, 13t, Kolbenhub 650 mm

Der Holzspalter Bull SPLT13 von Ceccato Olindo ist stehend und vom Traktor betrieben. Er wurde für intensive Einsätze vorgesehen.

Er ist mit einem großen Spaltmesser ausgestattet, der durch Führungen aus dickem Stahl gleitet. Die Führungen dienen dazu, den Zylinder sogar unter größtem Aufwand zu schützen.

Der Antrieb des Holzspalters Bull SPLT13 erfolgt durch die Kardanwelle, die zum Traktor durch die Zapfwelle verbindet wird. Die 13 Spaltkraft erlaubt es, Stämme mit Knoten bis zu 67 cm lang zu spalten.

Der Holzspalter Bull SPLT13 kann Stämme, die auf dem Boden abgestellt sind, spalten und ist mit einem Schutzbügel und einem automatischen System für die Steuerung des einstellbaren Kolbenhubs und aller Sicherheitsvorrichtungen zum Schutz des Benutzers ausgestattet.

Der Holzspalter Ceccato Bull wurde in Italien hergestellt.

Das Gerät gehört zur Holzspalter-Baureihe Bull von Ceccato Olindo.

KEIL: Keil mit 3° Neigung nach der Säule.

GRUNDPLATTE: die Dicke der Stützplatte ist 50 mm, sie gewährleistet die Festigkeit der Maschine; die Grundplatte ist 100 mm länger als den Keilrand.

HUB: der Keil am Hubende hat einen Abstand von 100 mm von der Stützplatte.

OBERHEBEL: abgekürzte Hebel, damit sie der Richtlinie entsprechen.

UNTERARMHEBEL: abgekürzte Hebel für die Stützarme, derer Höhe die Sicherheitsmaßnahme einhält. Die Form vermeidet den Stammfall auf den Arbeiter.

HYDRAULIKSCHLÄUCHE: größeres Schlauchdurchmesser, das ermöglicht eine niedrigere Öltemperatur. Schutz und Abschirmung mit siebgedruckter Tuchhülle Ceccato Olindo mit Stahlbolzen. Im Fall von Bruch oder Explosion des Schlauches hält sie das Öl zurück und verdunstet es.

STAMMHEBER: Hebevorrichtung, synchronisiert mit der Bewegung des Keils.

Auf jeder Maschine gibt es die Piktogramme je nach der Richtlinie und alle Bedienungs- und Wartungsanleitungen wurden aktualisiert.

Die Holzspalter Ceccato entsprechen der Richtlinie DIN EN 609-1:2017.

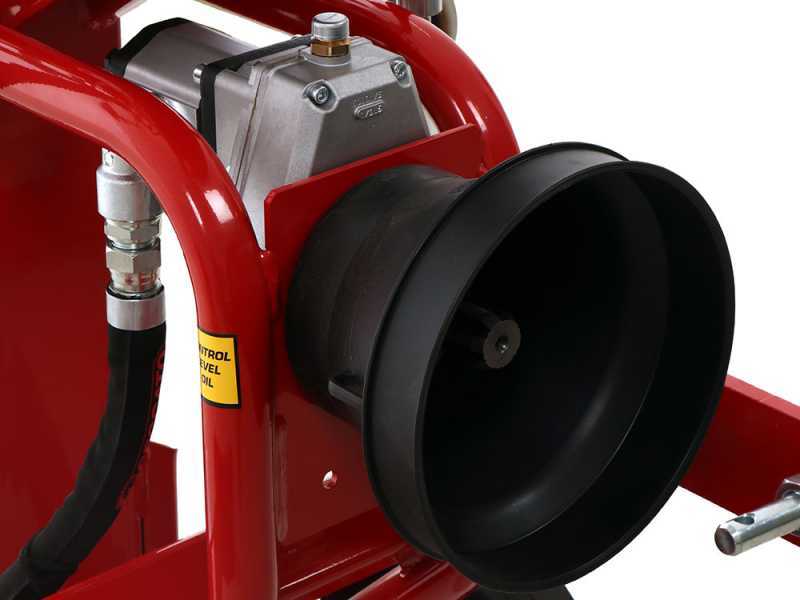

Der Holzspalter wird durch Kardanwelle zum Traktor verbindet.

Der Motor nutzt eine leistungsfähige hydraulische Pumpe. Der Betriebsdruck der Pumpe liegt bei max 230 bar und ihre Leistung beträgt 26 Liter pro Minute. Die Pumpe liefert dem Kolben das Öl vom Tank. Der Kolben dient als Schieber.

Der ganze Maschinenkörper dient als Tank des Hydrauliköls.

Die Dreipunktaufnahme am Chassis verbindet den Holzspalter mit dem Traktor.

Übersetzungsgetriebe aus gehärtetem Stahl im Ölbad. Außenbeschichtung aus Aluminiumguss.

Das Übersetzungsgetriebe überträgt der Hydraulikpumpe das Momentgelenk durch die Kardanwelle.

Die 16 t Spaltkraft erlaubt es, Stämme mit Knoten bis zu 114 cm lang zu spalten. Das ist durch die zusätzlichen Steuerungen möglich, die im oberen Teil der Maschine sich befinden und die sehr lange Stämme spalten können.

Das ist dank des robusten und großen Zylinders möglich. Der Zylinder hat einen 80 mm Durchmesser und der Kolben drin hat einen 40 mm Durchmesser.

Gleitlager lassen den 1100 mm Kolben durch die Führung aus Stahl gleiten, die den Zylinder sogar unter größtem Aufwand schützt. Der Zylinder wird von Seitenführungen aus ABS-Material unterstützt, dessen Kontaktstücke aus Bronze ersetzbar sind. Grazie allo spessore di scorrimento realizzato in bronzo le guide consentono di preservare la piastra di acciaio portante sul tronco principale dello spaccalegna.

Regolazione della corsa del pistone: per tagliare ceppi corti e velocizzare il lavoro è possibile regolare la corsa agendo sul cilindro di regolazione tramite la chiavetta di serraggio.

Particolare della regolazione della corsa per il blocco della risalita del cuneo

Particolare della regolazione della corsa per il blocco della discesa del cuneo

Pistone smontabile e richiudibile per limitare la dimensione d'altezza dello spaccalegna

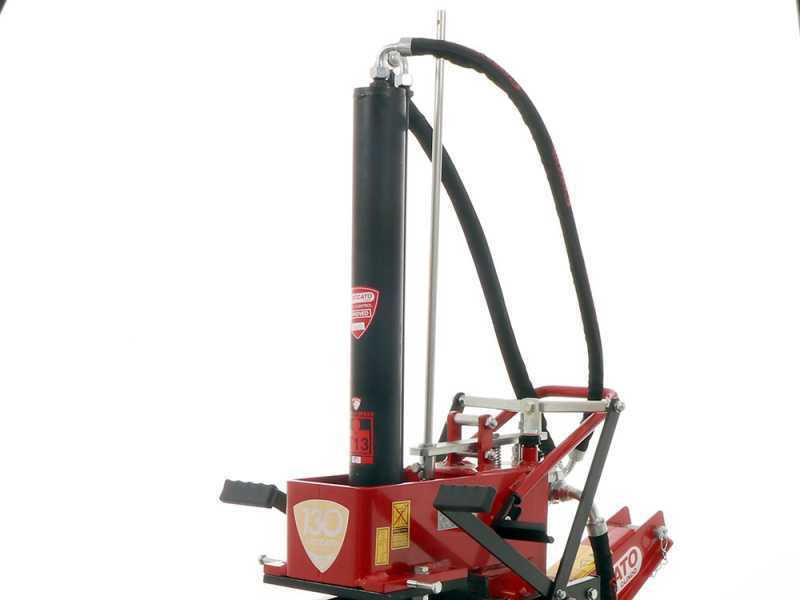

Der Holzspalter ist mit einer Anlage mit wechselhafter Geschwindigkeit ausgestattet, um den Kolben zu betätigen.

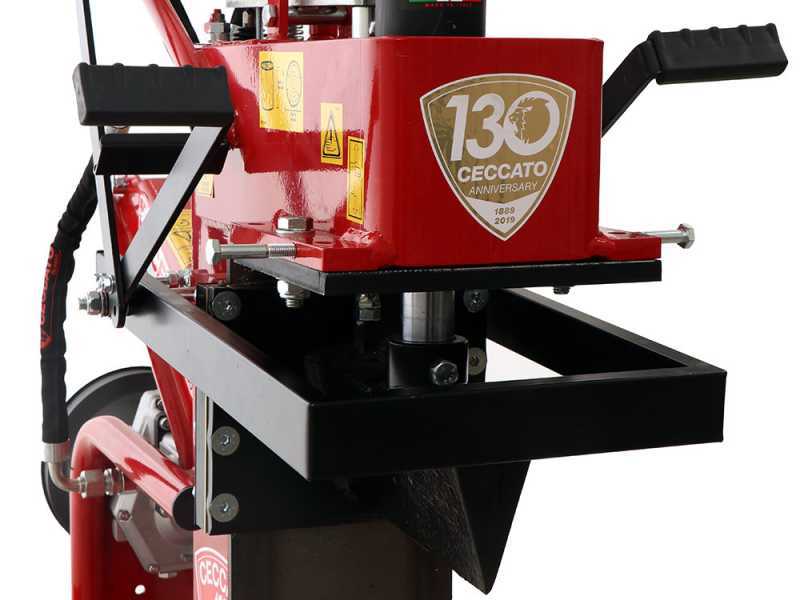

Die Doppelsteuerhebel werden durch eine Zweihandbedienung betätigt. Dies vermeidet Unfälle.

Durch einen leichten Druck lässt der Holzspalter den Kolben sehr schnell bewegen und dadurch wird ein leichter kontinuierlicher Druck bis zum Kontakt mit den Spaltstämmen ausgeübt.

Mit einem zunehmenden Druck auf die Steuerhebel ist die Geschwindigkeit des Kolbens niedriger und die Spaltkraft des Kolbens nimmt bis 13t zu.

Die Einzel- oder Doppelgeschwindigkeit kann gewählt werden, indem man bzw. leichteren oder größeren Druck auf die Steuerhebel ausübt. Instinktiv übt der Benutzer größeren Druck auf die Steuerhebel beim Kontakt des Spaltkeils mit den Stämmen aus, um die Spaltkraft des Spaltkeils zum Spalten zu konzentrieren.

Der Holzspalter ist mit Röhren aus dickem emailliertem Stahl ausgestattet, die einen hochfesten Kastenrahmen bilden. Die meisten Holzspalter am Markt haben einen Rahmen in H-Form aber der Holzspalter Ceccato hat einen Rahmen mit Kastenprofilen, der von einer Spaltsäule unterstützt wird, auf der der Keil gleitet. Die Spaltsäule ist aus hochdichtem gehärtetem Stahl gefertigt, der haltbarer als der Stahl des Rahmens ist. Daraus ergibt sich eine extrem robuste und haltbare Struktur.

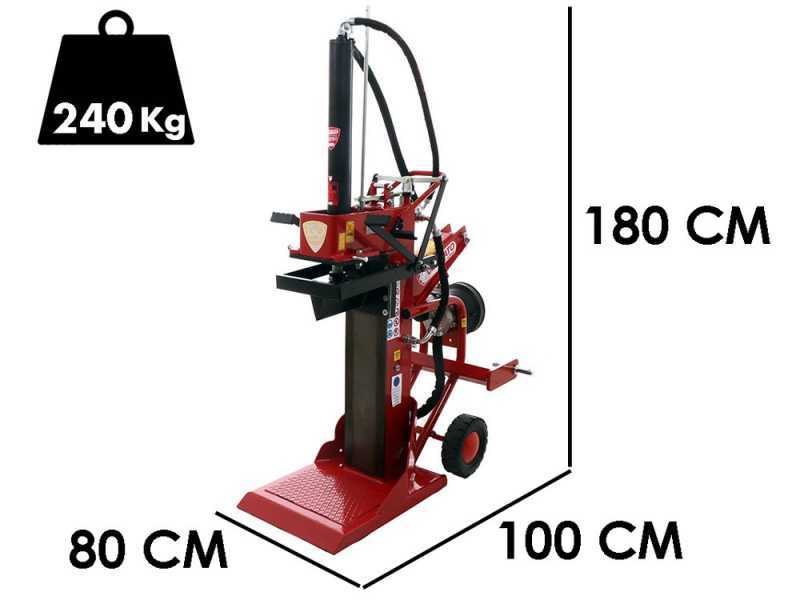

Der Holzspalter ist mit Rädern für den Transport ausgerüstet und sein Gewicht ist gut verteilt: der Benutzer kann allein den Holzspalter durch den Handgriff für die Neigung des Holzspalters und die Räder mit 27 cm Durchmesser verschieben.

In besonderen Fällen kann der Holzspalter durch die Kupplungsstelle gehoben werden.

Die im Bereich geltenden Gesetze wurden bei der Herstellung des Geräts eingehalten, um die Arbeit des Benutzers sicher zu machen.

Eine Blockierungsvorrichtung vermeidet den Rücklauf des Keils bei versenkten Stämmen. Durch solche Vorrichtung wird der Rücklauf des Kolbens blockiert. Dies ermöglicht eine sichere Arbeit und vermeidet Unfälle an den Händen und Handgelenken.

Im Detail den Schutz der Verbindung zum Traktor

Im Detail den professionellen Hydraulikverteiler

Im Detail den Stöpsel des Hydrauliköltanks

Im Detail den Ölstandanzeiger

Sehr dicke untere Spaltplatte

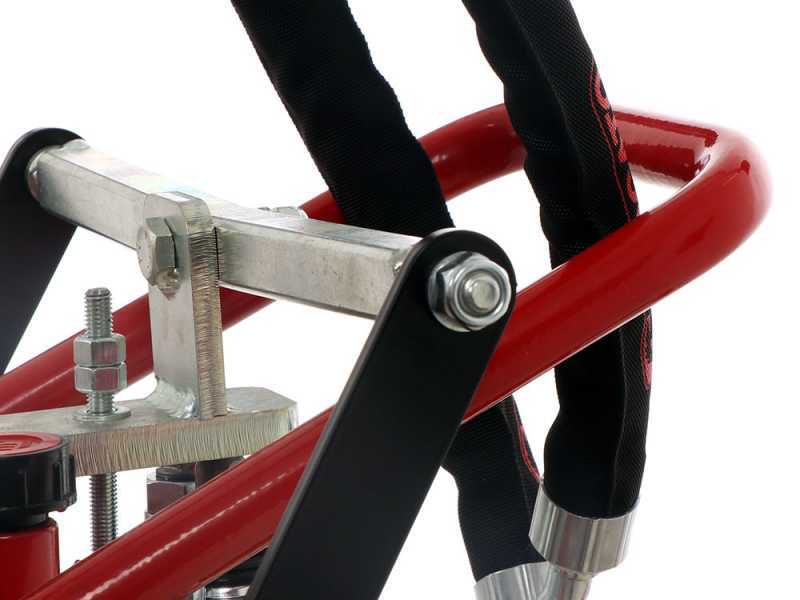

Einstellung des Kolbenhubs: um kurze Stämme zu spalten und die Arbeit schneller zu machen, kann der Lauf durch den Haltekeil eingestellt werden.

Im Detail die Seitenführung des Kolbens aus ABS-Material mit Kontaktstücken aus Bronze.

Im Detail die Dreipunktaufnahme
